¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
BMW 3 Berlina (E90) 335 xi, BMW 3 Berlina (E90) 335 i xDrive, BMW 3 Berlina (E90) 325 xi, BMW 3 Berlina (E90) 320 i, BMW 3 Berlina (E90) 325 i, BMW 3 Berlina (E90) 325 i, BMW 3 Berlina (E90) 330 i, BMW 3 Berlina (E90) 320 d, BMW 3 Berlina (E90) 335 i xDrive, BMW 3 Berlina (E90) 318 d, BMW 3 Berlina (E90) M3 CRT, BMW 3 Berlina (E90) 330 d, BMW 3 Berlina (E90) 325 d, BMW 3 Berlina (E90) 320 i, BMW 3 Berlina (E90) 320 si, BMW 3 Berlina (E90) 325 i xDrive, BMW 3 Berlina (E90) 330 i xDrive, BMW 3 Berlina (E90) 335 i xDrive, BMW 3 Berlina (E90) 320 d xDrive, BMW 3 Berlina (E90) 335 i, BMW 3 Berlina (E90) 320 d, BMW 3 Berlina (E90) 330 i, BMW 3 Berlina (E90) 330 d, BMW 3 Berlina (E90) 316 d, BMW 3 Berlina (E90) 320 d, BMW 3 Berlina (E90) 320 d xDrive, BMW 3 Berlina (E90) 323 i, BMW 3 Berlina (E90) 325 d, BMW 3 Berlina (E90) 335 i, BMW 3 Berlina (E90) 318 i, BMW 3 Berlina (E90) 318 d, BMW 3 Berlina (E90) 335 xi, BMW 3 Berlina (E90) 325 i, BMW 3 Berlina (E90) 335 d, BMW 3 Berlina (E90) 325 xi, BMW 3 Berlina (E90) 320 i, BMW 3 Berlina (E90) 320 d, BMW 3 Berlina (E90) 330 i, BMW 3 Berlina (E90) 330 xi, BMW 3 Berlina (E90) 323 i, BMW 3 Berlina (E90) 320 d xDrive, BMW 3 Berlina (E90) 318 d, BMW 3 Berlina (E90) 320 i, BMW 3 Berlina (E90) 330 d, BMW 3 Berlina (E90) 330 d xDrive, BMW 3 Berlina (E90) 325 xi, BMW 3 Berlina (E90) 330 xi, BMW 3 Berlina (E90) 330 xd, BMW 3 Berlina (E90) 316 i, BMW 3 Berlina (E90) 325 i xDrive, BMW 3 Berlina (E90) 316 i, BMW 3 Berlina (E90) 318 i, BMW 3 Berlina (E90) M3, BMW 3 Berlina (E90) 328 i, BMW 3 Berlina (E90) 335 i, BMW 3 Berlina (E90) 335 i, BMW 3 Berlina (E90) 320 d, BMW 3 Berlina (E90) 325 i … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

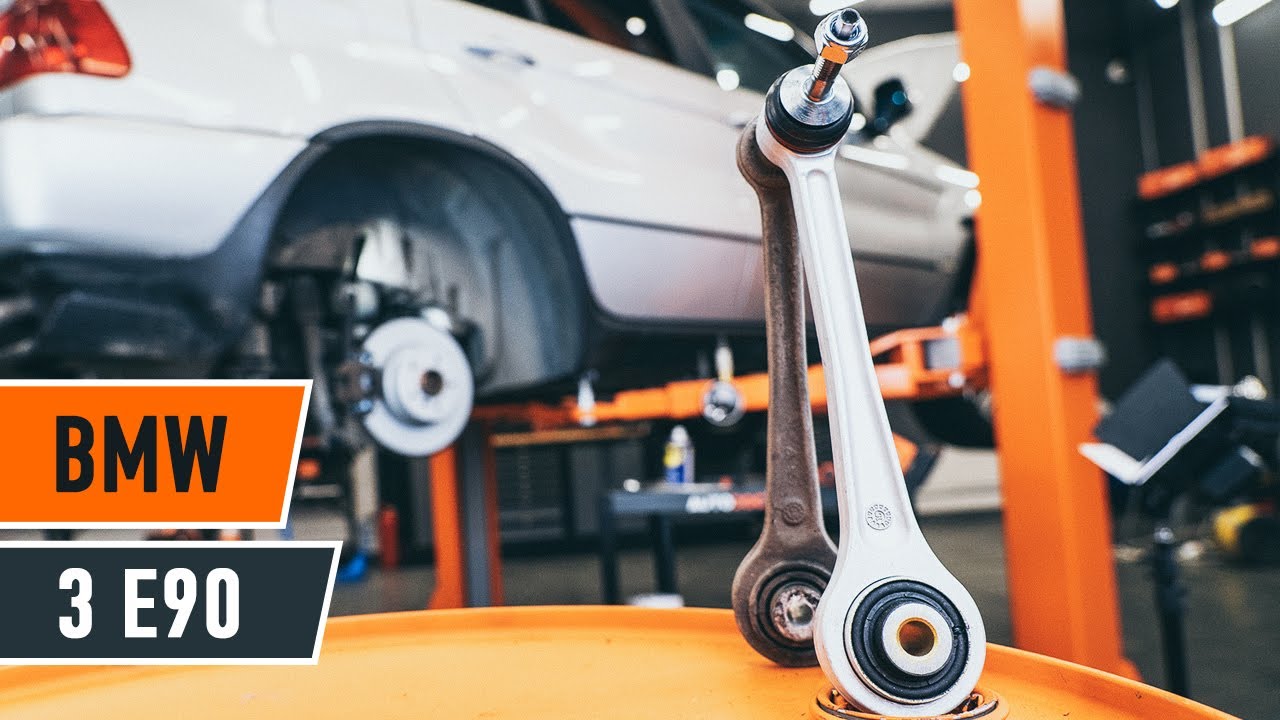

Cоmo cambiar brazo inferior de la suspensión delantera BMW 3 E90 INSTRUCCIÓN | AUTODOC

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para 3 Berlina (E90) y otros modelos BMW

Barra oscilante, suspensión de ruedas

Juego de barras, suspensión de las ruedas

Travesaños / barras, suspensión ruedas

        Barra oscilante, suspensión de ruedas para BMW 3 Berlina (E90) 335 i Gasolina (326 cv)

        Barra oscilante, suspensión de ruedas para BMW 3 Berlina (E90) 330 d xDrive Gasóleo (245 cv)

        Barra oscilante, suspensión de ruedas para BMW 3 Berlina (E90) 330 xd Gasóleo (231 cv)

        Barra oscilante, suspensión de ruedas para BMW 3 Berlina (E90) 335 xi Gasolina (305 cv)

        Barra oscilante, suspensión de ruedas para BMW 3 Berlina (E90) 316 i Gasolina (115 cv)

        Barra oscilante, suspensión de ruedas para BMW 3 Berlina (E90) 320 d Gasóleo (163 cv)

        Barra oscilante, suspensión de ruedas para BMW 3 Berlina (E90) 316 d Gasóleo (116 cv)

        Barra oscilante, suspensión de ruedas para BMW 3 Berlina (E90) 318 i Gasolina (143 cv)

        Barra oscilante, suspensión de ruedas para BMW 3 Berlina (E90) 325 i Gasolina (211 cv)

Sustitución: brazo inferior de la parte delantera - BMW E90. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 18

                        Llave Combinada n.º 21

                        Punta Torx T30

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Martillo

                        Gato de transmisión hidráulica

                        Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - BMW E90. AUTODOC recomienda:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Por favor, tenga en cuenta: todos los trabajos en el coche - BMW E90 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. BMW E90
Paso 5

Retire la rueda.
Paso 6

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Desatornille la sujeción que conecta la rótula del brazo de control delantero a la mangueta de dirección. Usa una llave mixta del n.º 21. Utilice Torx T30. Utilice una llave de trinquete.
Paso 8

Limpie las sujeciones que conectan el brazo de control al bastidor auxiliar (subchasis). Use un cepillo de alambre. Use el aerosol WD-40.

Paso 9

Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18 (2 piezas).
Paso 10

Retire la sujeción trasera del brazo de control. Utilice un martillo.

Paso 11

Desconecte el brazo inferior del muñón de dirección. Utilice un martillo.
Paso 12

Retire el brazo.
Paso 13

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Instale el brazo nuevo.

Sustitución: brazo inferior de la parte delantera - BMW E90. Los profesionales recomiendan:

Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 15

Conecte la palanca inferior al muñón de dirección.

Paso 16

Atornille la sujeción que conecta la rótula del brazo de control delantero a la mangueta de dirección. Usa una llave mixta del n.º 21. Utilice Torx T30. Utilice una llave dinamométrica. Apriételo a un par de 165 Nm.
Paso 17

Trate las sujeciones de la rótula. Use grasa de cobre.
Paso 18

Instale la sujeción trasera del brazo de control.

Paso 19

Atornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18 (2 piezas).
Paso 20

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 21

Apriete la sujeción trasera del brazo de control. Usa una llave mixta del n.º 18 (2 piezas). Utilice una llave dinamométrica. Apriételo a un par de 68 Nm.+90°

AUTODOC recomienda:

¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 22

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 23

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:

Sustitución: brazo inferior de la parte delantera - BMW E90. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 24

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 25

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: brazo inferior de la parte delantera - BMW E90. Después de haber aplicado el spray, espere unos minutos.
Paso 26

Instale la rueda.

AUTODOC recomienda:

¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. BMW E90
Paso 27

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 28

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 29

Retire los gatos y las cuñas.
