¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
BMW 3 Sedán (E90) 320i, BMW 3 Sedán (E90) 320 i, BMW 3 Sedán (E90) 318i, BMW 3 Sedán (E90) 318d, BMW 3 Sedán (E90) 325i, BMW 3 Sedán (E90) 330i, BMW 3 Sedán (E90) 320d, BMW 3 Sedán (E90) 318 d, BMW 3 Sedán (E90) 330 d, BMW 3 Sedán (E90) 320 si, BMW 3 Sedán (E90) 335i, BMW 3 Sedán (E90) 335 d, BMW 3 Sedán (E90) 320 d, BMW 3 Sedán (E90) 325 d, BMW 3 Sedán (E90) 318i, BMW 3 Sedán (E90) 318 d, BMW 3 Sedán (E90) 325 i, BMW 3 Sedán (E90) 320i, BMW 3 Sedán (E90) 320d, BMW 3 Sedán (E90) 330 i, BMW 3 Sedán (E90) M3, BMW 3 Sedán (E90) 316i, BMW 3 Sedán (E90) 323 i, BMW 3 Sedán (E90) 335 i, BMW 3 Sedán (E90) 335 i, BMW 3 Sedán (E90) 330d, BMW 3 Sedán (E90) 316 i, BMW 3 Sedán (E90) 316 d, BMW 3 Sedán (E90) 320d, BMW 3 Sedán (E90) 325 d, BMW 3 Sedán (E90) 325 i, BMW 3 Sedán (E90) 323 i, BMW 3 Sedán (E90) 328i, BMW 3 Sedán (E90) 320 d, BMW 3 Sedán (E90) 325 i, BMW 3 Sedán (E90) M3 CRT, BMW 3 Sedán (E90) 330i, BMW 3 Sedán (E90) 335 i, BMW 3 Sedán (E90) 320 i, BMW 3 Sedán (E90) 330 d … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar la rótula de dirección en BMW 3 E90 INSTRUCCIÓN | AUTODOC

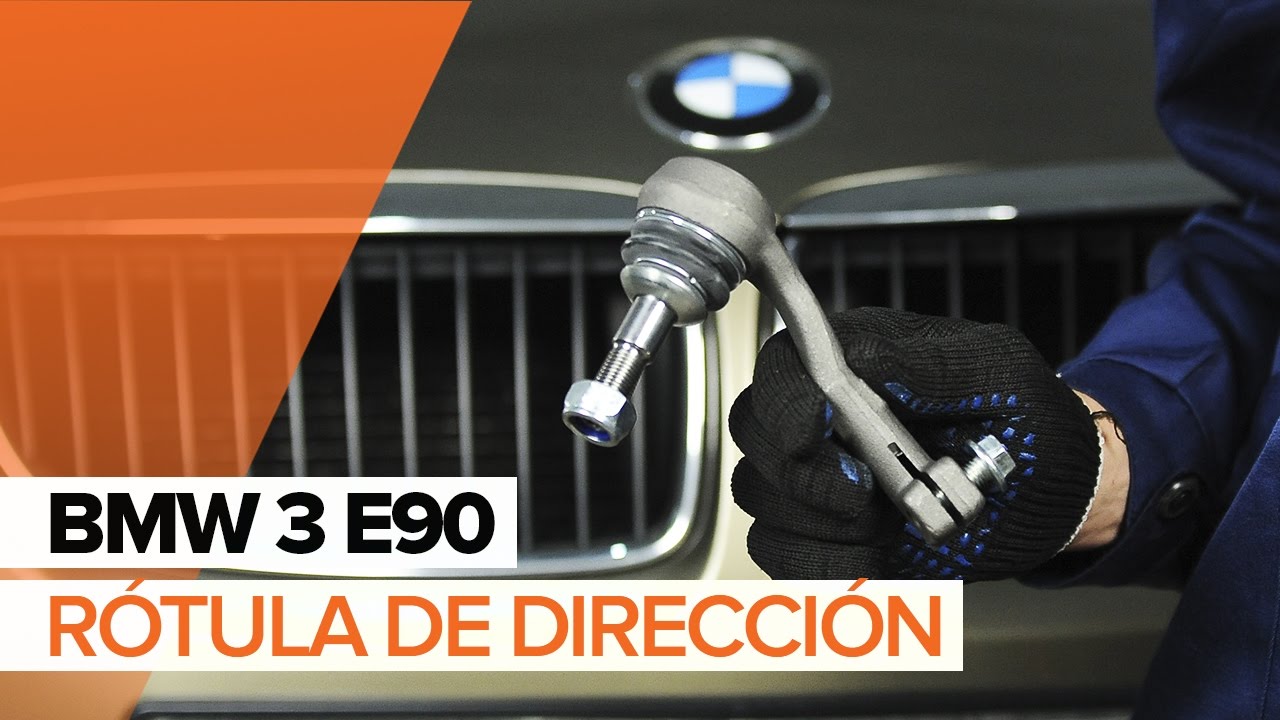

Cómo cambiar: rótula de dirección - BMW E90 | Guía de sustitución

Productos alternativos

Rótula de dirección

Sustitución: rótula de dirección - BMW E90. Herramientas usted necesita:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 21

                      Llave de vaso n° 16

                      Punta Torx T40

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Destornillador Plano

                      Calibrador Vernier

                      Martillo

                      Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - BMW E90. Los expertos de AUTODOC recomiendan:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Durante la instalación usen solamente los nuevos bulones y tuercas.
Por favor, tenga en cuenta: todos los trabajos en el coche - BMW E90 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. BMW E90
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 7

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 8

Destornille la tuerca de fijación de la rótula al muñón de dirección. Usa una llave mixta del n.º 21. Utilice Torx T40. Utilice una llave de trinquete.
Paso 9

Destornille la fijación del terminal. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 10

Desconecte la rótula de dirección del muñón de dirección. Utilice un martillo.

Paso 11

Extienda las lengüetas para el perno de fijación en el extremo de la barra de dirección. Utilice un destornillador plano. Utilice un martillo.
Paso 12

Destornille la rótula de la barra de dirección.
Paso 13

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Atornille una nueva punta de la barra de dirección.

Sustitución: rótula de dirección - BMW E90. Consejo de los expertos de AUTODOC:
Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 15

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 16

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Usa una llave mixta del n.º 21. Utilice Torx T40. Utilice una llave dinamométrica. Apriételo a un par de 165 Nm.

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 17

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 18

Apriete la fijación del terminal. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 19

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 20

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: rótula de dirección - BMW E90. Después de haber aplicado el spray, espere unos minutos.
Paso 21

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. BMW E90
Paso 22

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 23

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Sustitución: rótula de dirección - BMW E90. Los expertos de AUTODOC recomiendan:
Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 24

Retire los gatos y las cuñas.
