¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 LPG … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los cojinete de rueda en VW SHARAN 1 [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: cojinete de rueda de la parte delantera - VW Sharan 1 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Cojinete de Rueda para SHARAN (7M8, 7M9, 7M6) y otros modelos VW

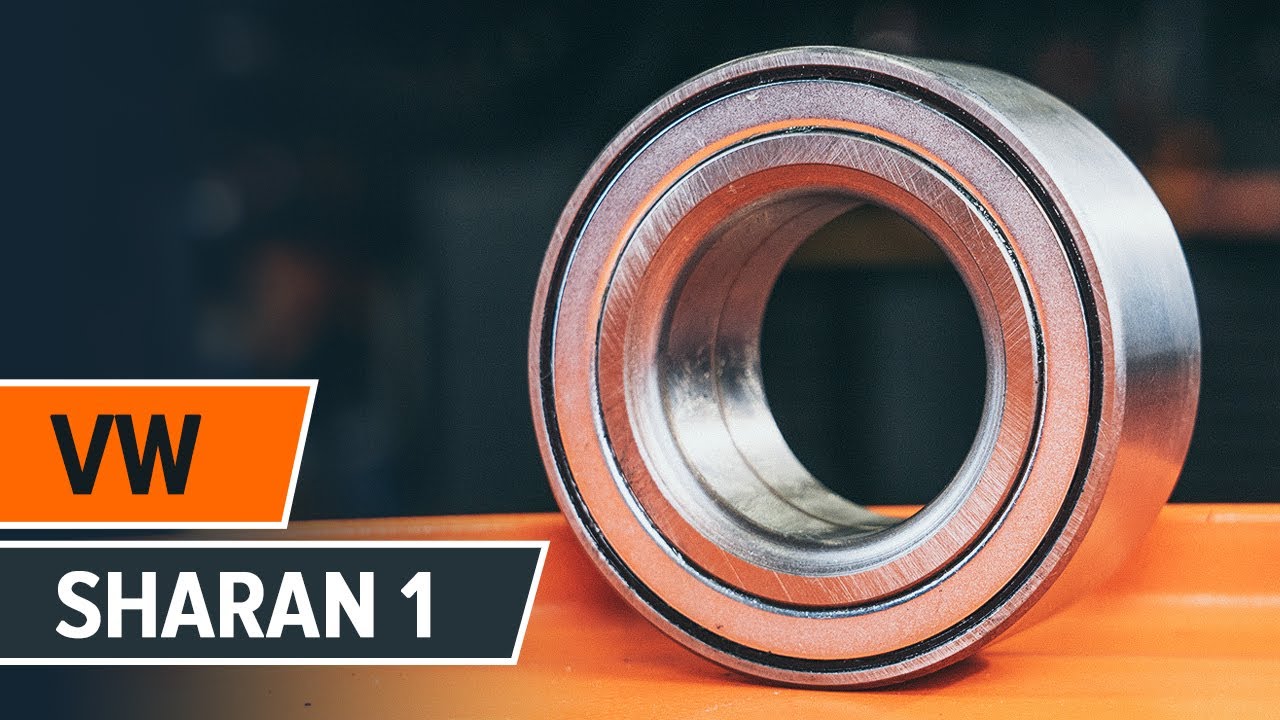

Cojinete de rueda

        Cojinete de rueda para Sharan I (7M8, 7M9, 7M6) Gasóleo (90 cv)

        Cojinete de rueda para Sharan I (7M8, 7M9, 7M6) Gasolina (115 cv)

        Cojinete de rueda para Sharan I (7M8, 7M9, 7M6) Gasolina (174 cv)

        Cojinete de rueda para Sharan I (7M8, 7M9, 7M6) Gasolina (174 cv)

        Cojinete de rueda para Sharan I (7M8, 7M9, 7M6) Gasóleo (110 cv)

        Cojinete de rueda para Sharan I (7M8, 7M9, 7M6) Gasolina (150 cv)

        Cojinete de rueda para Sharan I (7M8, 7M9, 7M6) Gasóleo (136 cv)

        Cojinete de rueda para Sharan I (7M8, 7M9, 7M6) Gasolina (204 cv)

        Cojinete de rueda para Sharan I (7M8, 7M9, 7M6) Gasóleo (115 cv)

Sustitución: cojinete de rueda - VW Sharan 1. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Spray para electrónica

                        Spray limpiador multiuso

                        Limpiador de frenos

                        Grasa cerámica

                        Grasa de cobre

                        Llave dinamométrica

                        Llave de vaso n° 18

                        Llave de vaso n° 27

                        Vaso para amortiguador

                        Broca HEXagonal no. H6

                        Broca HEXagonal no. H8

                        Llave de impacto para llantas n.º 19

                        Extractor de rótulas

                        Llave de trinquete

                        Llave giramachos

                        Alicates para arandelas

                        Juego de cubos y rodamientos

                        Palanca

                        Gato de transmisión hidráulica

                        Cuñas para ruedas

Comprar herramientas

AUTODOC recomienda:

No aplique el conjunto del cojinete de su VW Sharan 1 que ya ha sido utilizado una vez.
El procedimiento de sustitución de los rodamientos de cubo de rueda es idéntico para ambas ruedas en un mismo eje.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW Sharan 1 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.

Paso 3

Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 27. Utilice una llave giramachos.
Paso 4

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 5

Levante el coche.

Sustitución: cojinete de rueda - VW Sharan 1. Consejo:
Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 6

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW Sharan 1
Paso 7

Retire la rueda.
Paso 8

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 9

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 10

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 11

Desconecte el cableado del sensor ABS.
Paso 12

Separe el latiguillo de freno del puntal amortiguador.
Paso 13

Suelte el conector del sensor ABS.
Paso 14

Separe las pastillas de freno. Use una palanca.
Paso 15

Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 27. Utilice una llave de trinquete.
Paso 17

Retire los pernos de sujeción.
Paso 18

Retire la pinza del freno junto con su soporte.

Sustitución: cojinete de rueda - VW Sharan 1. Consejo de los expertos de AUTODOC:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.
Paso 19

Limpie la sujeción del disco de freno. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 20

Destornille la fijación del disco de freno. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 21

Retire el perno de sujeción.
Paso 22

Retire el disco de freno.
Paso 23

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 27. Utilice una llave de trinquete.
Paso 24

Retire el perno de sujeción.
Paso 25

Limpie las sujeciones que conectan la rótula con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 26

Desenrosque las sujeciones de la rótula de la mangueta de dirección. Use Vaso HEX No. H8. Utilice una llave de trinquete.
Paso 27

Retire los pernos de sujeción.
Paso 28

Desconecte la rótula de la mangueta de dirección.
Paso 29

Separe el eje de transmisión de la mangueta de dirección.

Sustitución: cojinete de rueda - VW Sharan 1. AUTODOC recomienda:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 30

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 31

Limpie la sujeción inferior que conecta el puntal de suspensión con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 32

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 33

Retire el perno de sujeción.
Paso 34

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador.
Paso 35

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 36

Retire la mangueta de dirección junto con el cubo de rueda.
Paso 37

Saque el cubo de rueda del muñón de dirección. Utilice un juego de cubos y rodamientos.
Paso 38

Limpie el anillo de retención del cojinete del cubo de la rueda. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 39

Retire el anillo de retención del cojinete del cubo de rueda. Utilice alicates para arandelas.
Paso 40

Saque a fuerza el cojinete del cubo de rueda. Utilice un juego de cubos y rodamientos.
Paso 41

Limpie el asiento de montaje del cojinete del cubo (buje). Use un cepillo de alambre. Use el aerosol WD-40.
Paso 42

Ajuste a presión el nuevo cojinete en la mangueta de dirección. Utilice un juego de cubos y rodamientos.

Sustitución: cojinete de rueda - VW Sharan 1. Los profesionales recomiendan:
Compruebe que el rodamiento del cubo de la rueda esté colocado correctamente. Evite su desalineación.Deje de presionar la superficie del rodamiento inmediatamente después de que éste haya sido ajustado en su asiento de montaje.
Paso 43

Instale el anillo de retención del cojinete del cubo de rueda. Utilice alicates para arandelas.
Paso 44

Limpie el asiento de montaje del cojinete del cubo (buje). Use un cepillo de alambre. Use el aerosol WD-40.
Paso 45

Instale el cubo de rueda en el muñón de dirección. Utilice un juego de cubos y rodamientos.
Paso 46

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 47

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 48

Tratar las acanaladuras de la junta homocinética del eje de transmisión. Use grasa de cobre.
Paso 49

Limpie las sujeciones que conectan la rótula con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 50

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 51

Instale la mangueta de dirección ensamblada con el cubo de rueda.
Paso 52

Fije la pata amortiguadora en el muñón de dirección.
Paso 53

Instale el perno de sujeción.
Paso 54

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: cojinete de rueda - VW Sharan 1. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 55

Instale el árbol de impulsión.
Paso 56

Conecte la rótula a la mangueta de dirección.
Paso 57

Instale el perno de sujeción.
Paso 58

Atornille la sujeción del eje CV. Use un vaso de impacto del n.º 27. Utilice una llave de trinquete.
Paso 59

Instale los pernos de sujeción.

Paso 60

Atornille las sujeciones que conectan la rótula con la mangueta de dirección. Use Vaso HEX No. H8. Utilice una llave de trinquete.
Paso 61

Limpie el cubo. Use un cepillo de alambre. Utilice un spray de limpieza multiuso.
Paso 62

Trate la superficie de contacto. Utilice grasa cerámica.
Paso 63

Instale el disco de freno.
Paso 64

Instale el perno de sujeción.
Paso 65

Apriete la fijación del disco de freno. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 10 Nm.
Paso 66

Limpie el asiento de montaje del soporte de la pinza de freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 67

Instale la pinza del freno junto con su soporte.
Paso 68

Instale los pernos de sujeción.
Paso 69

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 70

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 71

Una el latiguillo de freno al puntal de suspensión.
Paso 72

Conecte el cableado del sensor ABS.
Paso 73

Trate el conector del sensor ABS. Utilice grasa dieléctrica.
Paso 74

Conecte el conector del sensor ABS.
Paso 75

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.+80°
Paso 76

Apriete las sujeciones que conectan la rótula con la mangueta de dirección. Use Vaso HEX No. H8. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 77

Apriete las sujeciones del soporte de la pinza de freno. Use un vaso de impacto del n.º 27. Utilice una llave dinamométrica. Apriételo a un par de 200 Nm.
Paso 78

Apriete las sujeciones inferiores del puntal de suspensión. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 79

Trate las sujeciones de la rótula. Use grasa de cobre.
Paso 80

Trate la sujeción que conecta el puntal de suspensión a la mangueta de dirección. Use grasa de cobre.
Paso 81

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 82

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 83

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 84

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: cojinete de rueda - VW Sharan 1. Después de haber aplicado el spray, espere unos minutos.
Paso 85

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Sharan 1
Paso 86

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 87

Baje el automóvil.
Paso 88

Apriete el elemento de sujeción del palier. Use un vaso de impacto del n.º 27. Utilice una llave dinamométrica. Apriételo a un par de 150 Nm.+90°
Paso 89

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 170 Nm.
Paso 90

Retire los gatos y las cuñas.

Sustitución: cojinete de rueda - VW Sharan 1. AUTODOC recomienda:
Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 91

Apriete el tapón del depósito de líquido del freno. Cierre la capota.
