¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
BMW 1 Coupé (E82) M, BMW 1 Coupé (E82) 118 d, BMW 1 Coupé (E82) 135 i, BMW 1 Coupé (E82) 120 d, BMW 1 Coupé (E82) 123 d, BMW 1 Coupé (E82) 125 i, BMW 1 Coupé (E82) 120 d, BMW 1 Coupé (E82) 120 i, BMW 1 Coupé (E82) 118 d, BMW 1 Coupé (E82) 128 i, BMW 1 Coupé (E82) 120 i, BMW 1 Coupé (E82) 120 d, BMW 1 Coupé (E82) 135 i … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

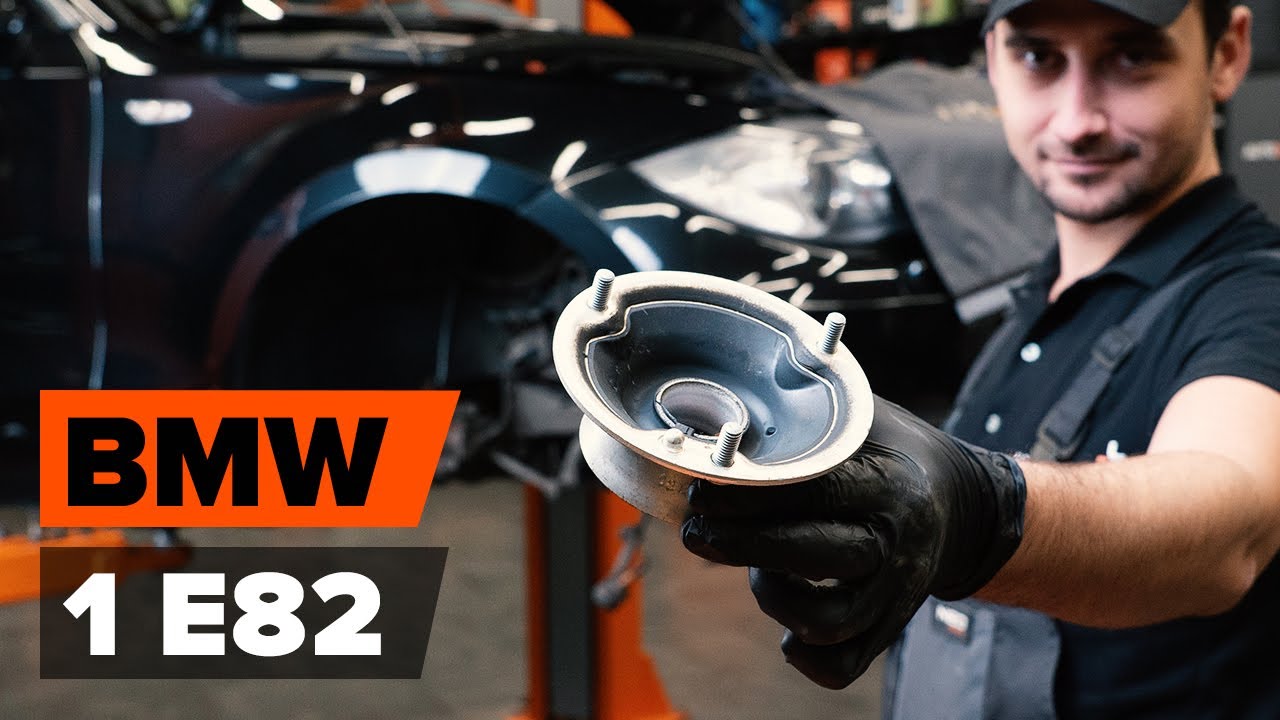

Cómo cambiar copelas del amortiguador en BMW Serie 1 E82 [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: copelas del amortiguador de la parte delantera - BMW E82 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Copelas Del Amortiguador para 1 Coupé (E82) y otros modelos BMW

Copela de amortiguador

Kit reparación, apoyo columna amortiguación

Cojienete de rodillos, columna amortiguación

Anillo apoyo, apoyo col. amortiguación

        Copela de amortiguador para BMW 1 Coupé (E82) M Gasolina (340 cv)

        Copela de amortiguador para BMW 1 Coupé (E82) 118 d Gasóleo (136 cv)

        Copela de amortiguador para BMW 1 Coupé (E82) 135 i Gasolina (306 cv)

        Copela de amortiguador para BMW 1 Coupé (E82) 120 d Gasóleo (177 cv)

        Copela de amortiguador para BMW 1 Coupé (E82) 123 d Gasóleo (204 cv)

        Copela de amortiguador para BMW 1 Coupé (E82) 125 i Gasolina (218 cv)

        Copela de amortiguador para BMW 1 Coupé (E82) 120 d Gasóleo (163 cv)

        Copela de amortiguador para BMW 1 Coupé (E82) 120 i Gasolina (170 cv)

        Copela de amortiguador para BMW 1 Coupé (E82) 118 d Gasóleo (143 cv)

Sustitución: copelas del amortiguador - BMW E82. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 13

                        Llave Combinada n.º 18

                        Broca hexagonal no. H6

                        Llave de vaso n° 13

                        Llave de vaso n° 15

                        Llave de vaso n° 18

                        Llave de vaso n° 21

                        Llave de impacto para llantas n.º 17

                        Vaso para amortiguador

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Palanca

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: copelas del amortiguador - BMW E82. Los expertos de AUTODOC recomiendan:

El procedimiento de reemplazo es idéntico para los soportes de los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todos los soportes de los amortiguadores delanteros deberían ser reemplazados simultáneamente.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: copelas del amortiguador - BMW E82. Secuencia de pasos recomendada:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 4

Afloje la sujeción superior del soporte del amortiguador. Usa una llave mixta del n.º 13.
Paso 5

Asegure las ruedas con cuñas.
Paso 6

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 7

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 8

Desatornille los pernos de la rueda.

Sustitución: copelas del amortiguador - BMW E82. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 9

Retire la rueda.
Paso 10

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 15. Utilice una llave de trinquete.
Paso 12

Retire el enlace estabilizador de estabilidad transversal.
Paso 13

Desconecte el cableado del captador ABS.
Paso 14

Suelte el conector del sensor ABS.
Paso 15

Separe las pastillas de freno. Use una palanca.
Paso 16

Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 18

Retire la pinza del freno junto con su soporte.

Sustitución: copelas del amortiguador - BMW E82. AUTODOC recomienda:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.
Paso 19

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 20

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 21

Desconecte la rótula de dirección del muñón de dirección.
Paso 22

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 24

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 25

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 26

Destornille la fijación delantera de la palanca. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 27

Retire los pernos de sujeción.
Paso 28

Retire los brazos de control. Use una palanca.
Paso 29

Retire el perno de sujeción.
Paso 30

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 31

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete.
Paso 32

Descienda el gato de transmisión hidráulica unos 10-15 cm.

AUTODOC recomienda:
Sustitución: copelas del amortiguador - BMW E82. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 33

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 34

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

Sustitución: copelas del amortiguador - BMW E82. Consejo de AUTODOC:
Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 35

Retire la pata amortiguadora.
Paso 36

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: copelas del amortiguador - BMW E82. Consejo de los expertos de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 37

Comprima el resorte.
Paso 38

Quite la tapa del soporte del amortiguador. Use una palanca.
Paso 39

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 40

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 41

Quite el apoyo superior de la pata.

Sustitución: copelas del amortiguador - BMW E82. Los profesionales recomiendan:
Examine el guardapolvo y el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 42

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 43

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 64 Nm.

Sustitución: copelas del amortiguador - BMW E82. AUTODOC recomienda:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 44

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 45

Instale la tapa del soporte del amortiguador.
Paso 46

Abra el resorte.
Paso 47

Retire el puntal amortiguador que está montado.
Paso 48

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 49

Instale la pata amortiguadora en el arco de la rueda.
Paso 50

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. BMW E82
Paso 51

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 52

Fije la pata amortiguadora en el muñón de dirección.
Paso 53

Instale el perno de sujeción.
Paso 54

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
BMW E82 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 55

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 56

Instale los brazos de control.
Paso 57

Instale los pernos de sujeción.
Paso 58

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 59

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 60

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 61

Instale la pinza del freno junto con su soporte.
Paso 62

Apriete la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 63

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 64

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 65

Apriete la sujeción trasera del brazo de control. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 68 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 66

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 68 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 67

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 82 Nm.
Paso 68

Quite la cazoleta de por debajo de la palanca.

Sustitución: copelas del amortiguador - BMW E82. Los expertos de AUTODOC recomiendan:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 69

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 165 Nm.

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 70

Conecte el conector del sensor ABS.
Paso 71

Conecte los cables del captador ABS.
Paso 72

Instale la barra del estabilizador de estabilidad transversal.
Paso 73

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 15. Utilice una llave dinamométrica. Apriételo a un par de 58 Nm.
Paso 74

Trate todas las articulaciones del brazo. Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 75

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 76

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: copelas del amortiguador - BMW E82. Después de haber aplicado el spray, espere unos minutos.
Paso 77

Instale la rueda.

Sustitución: copelas del amortiguador - BMW E82. Consejo de los expertos de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 78

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 79

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 80

Retire los gatos y las cuñas.
Paso 81

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 34 Nm.
Paso 82

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 83

Retire el protector de aletas del guardabarros.
Paso 84

Cierre la capota.

AUTODOC recomienda:
BMW E82 - Pise el pedal de freno varias veces con el motor apagado hasta que sienta la resistencia que se ha acumulado.

¿Le ha resultado útil este manual?

Por favor, califique este manual en una escala del 1 al 5. Si usted tuviera alguna cuestión, no dude en preguntarnos.

Cómo cambiar: brazo inferior de la parte delantera - BMW E82 | Guía de sustitución

Descargar gratis
1.62 MB
Cómo cambiar: copelas del amortiguador de la parte trasera - BMW E82 | Guía de sustitución

Descargar gratis
2.55 MB
Cómo cambiar: cojinete de rueda de la parte delantera - BMW E82 | Guía de sustitución

Descargar gratis
4 MB
Cómo cambiar: bieletas de suspensión de la parte trasera - BMW 1 Coupé (E82) | Guía de sustitución

Descargar gratis
1.06 MB
Cómo cambiar: bieletas de suspensión de la parte delantera - BMW 1 Coupé (E82) | Guía de sustitución

Descargar gratis
1.14 MB
Cómo cambiar: brazo superior de la parte trasera - BMW 1 Coupé (E82) | Guía de sustitución

Descargar gratis
1.24 MB

Cómo cambiar: copelas del amortiguador de la parte delantera - BMW 1 Hatchback (E87) | Guía de sustitución

Descargar gratis
2.27 MB
Cómo cambiar: copelas del amortiguador de la parte trasera - BMW 1 Hatchback (E87) | Guía de sustitución

Descargar gratis
2.27 MB
Cómo cambiar: copelas del amortiguador de la parte delantera - BMW 1 Hatchback (E81) | Guía de sustitución

Descargar gratis
2.27 MB
Cómo cambiar: copelas del amortiguador de la parte trasera - BMW 1 Hatchback (E81) | Guía de sustitución

Descargar gratis
2.27 MB
Cómo cambiar: copelas del amortiguador de la parte trasera - BMW E82 | Guía de sustitución

Descargar gratis
2.55 MB
Cómo cambiar: copelas del amortiguador de la parte delantera - BMW 1 Cabrio (E88) | Guía de sustitución

Descargar gratis
2.27 MB

Su perfil es su asistente personal.

Realiza un seguimiento de gastos, registro del coche, calendario sustituciones, materiales, notas y documentos favoritos.

¡Instale la app del AUTODOC CLUB!

Su gestor personal de gastos del coche, consejos de mantenimiento, recordatorios acerca de las próximas citas e intervalos de servicio, instrucciones para realizar reparaciones por su cuenta - y todo esto en su teléfono.

Escanear

Para descargar la app:

- escanee el código QR
- descargar del App Store
- descargar de Google Play

Las 5 razones principales del mal funcionamiento del motor de un coche | AUTODOC

4K visualizaciones

Publicado el: 04/08/2022
Cómo pintar una pinza de freno | Consejos de AUTODOC

21K visualizaciones

Publicado el: 08/04/2021
Cómo reparar un parachoques por cuenta propia | Consejos de AUTODOC

14K visualizaciones

Publicado el: 01/06/2023
Qué hacer si se enciende el testigo del ABS | Consejos de AUTODOC

91K visualizaciones

Publicado el: 11/03/2021
