Cómo cambiar: muelles de suspensión de la parte delantera - Mercedes W203 | Guía de sustitución

descargas: 11

Vistas: 150

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ Clase C Sedán (W203) C 200 Kompressor (203.045), MERCEDES-BENZ Clase C Sedán (W203) C 200 CDI (203.004), MERCEDES-BENZ Clase C Sedán (W203) C 220 CDI (203.006, 203.008), MERCEDES-BENZ Clase C Sedán (W203) C 200 CDI (203.004), MERCEDES-BENZ Clase C Sedán (W203) C 180 Kompressor (203.046), MERCEDES-BENZ Clase C Sedán (W203) C 200 Kompressor (203.042), MERCEDES-BENZ Clase C Sedán (W203) C 200 CDI (203.007), MERCEDES-BENZ Clase C Sedán (W203) C 200 CGI Kompressor (203.043), MERCEDES-BENZ Clase C Sedán (W203) C 230 Kompressor (203.040), MERCEDES-BENZ Clase C Sedán (W203) C 220 CDI (203.008), MERCEDES-BENZ Clase C Sedán (W203) C 280 (203.054), MERCEDES-BENZ Clase C Sedán (W203) C 230 (203.052), MERCEDES-BENZ Clase C Sedán (W203) C 220 CDI (203.006), MERCEDES-BENZ Clase C Sedán (W203) C 320 (203.064) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

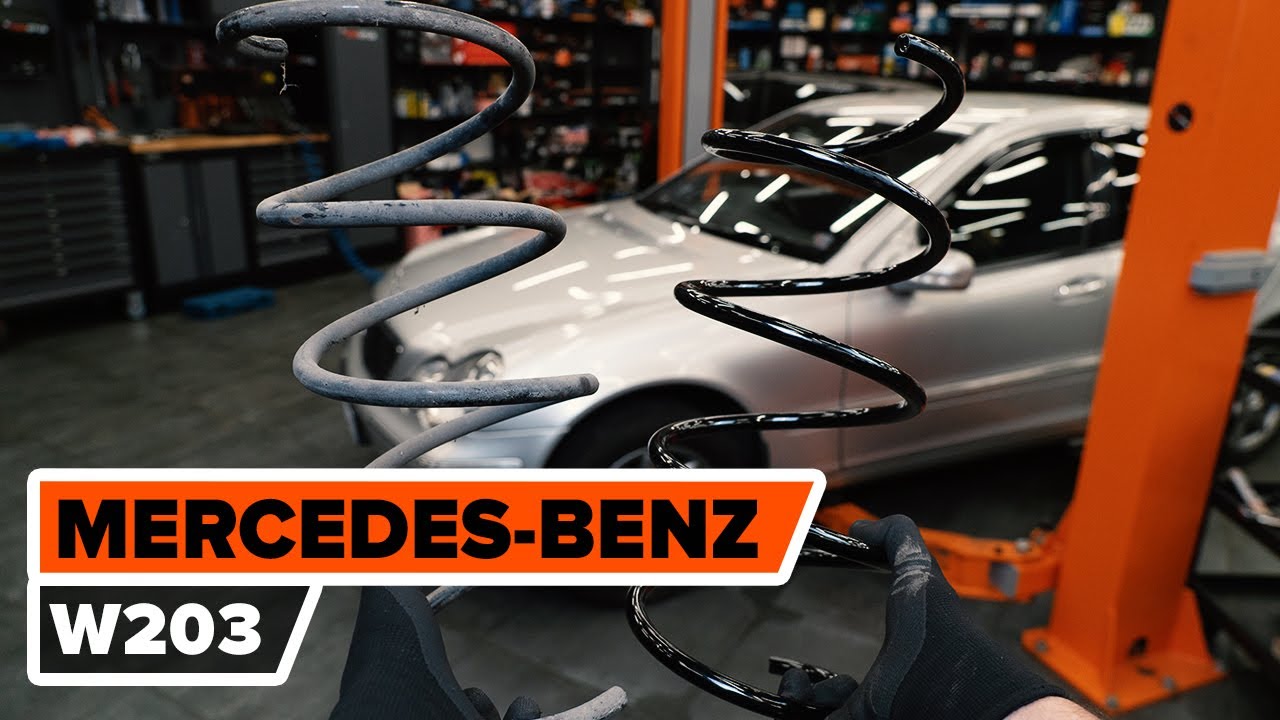

Cómo cambiar los muelles de suspensión delantero en MERCEDES-BENZ W203 Clase C [TUTORIAL DE AUTODOC]

Cómo cambiar: muelles de suspensión de la parte delantera - Mercedes W203 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Muelles de Suspensión para Clase C Sedán (W203) y otros modelos MERCEDES-BENZ

Productos alternativos

Muelle de suspensión

Sustitución: muelles de suspensión - Mercedes W203. Herramientas usted necesita:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave dinamométrica

                      Llave Combinada n.º 21

                      Broca hexagonal No. H6

                      Broca hexagonal No. H7

                      Broca hexagonal No. H12

                      Llave de vaso n° 16

                      Llave de vaso n° 19

                      Llave de vaso n° 21

                      Vaso para tuerca de amortiguador de 14Х2.5 mm

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave giramachos

                      Palanca

                      Alicates de corte

                      Compresor hidráulico de muelles de amortiguador

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: muelles de suspensión - Mercedes W203. Los expertos de AUTODOC recomiendan:

Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - Mercedes W203 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 4

Afloje la sujeción superior del soporte del amortiguador. Usa una llave mixta del n.º 21. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 5

Asegure las ruedas con cuñas.
Paso 6

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 7

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 8

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Mercedes W203
Paso 9

Retire la rueda.
Paso 10

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 12

Retire el enlace estabilizador de estabilidad transversal.
Paso 13

Desconecte el soporte de fijación del latiguillo de freno. Utilice tenazas.
Paso 14

Desconecte el cableado del captador ABS.
Paso 15

Desconecte el cable del captador de desgaste de las pastillas de freno.
Paso 16

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Desenrosque la sujeción superior que conecta el puntal de suspensión con la mangueta de dirección. Use Vaso HEX No. H12. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete. Utilice una llave giramachos.
Paso 18

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 19

Desenrosque las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave giramachos.
Paso 20

Retire los pernos de sujeción.
Paso 21

Desconecte el muñón de dirección de la pata amortiguadora. Use una palanca.
Paso 22

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 23

Retire el perno de sujeción.
Paso 24

Desconecte el muñón de dirección de la pata amortiguadora. Use una palanca.
Paso 25

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
Mercedes W203 - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 26

Retire la pata amortiguadora.
Paso 27

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: muelles de suspensión - Mercedes W203. Consejo de los expertos de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 28

Comprima el resorte.
Paso 29

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 30

Destornille la tuerca de la varilla de la pata amortiguadora. Vaso para tuerca de amortiguador de 14Х2.5 mm. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 31

Quite el apoyo superior de la pata.
Paso 32

Suelte el resorte helicoidal.
Paso 33

Quite el resorte.
Paso 34

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Mercedes W203. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 35

Instale el guardapolvos y el tope en el amortiguador.
Paso 36

Instale el resorte en el amortiguador.
Paso 37

Comprima el resorte.
Paso 38

Trate el soporte del puntal de suspensión. Use el aerosol WD-40.
Paso 39

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 40

Apriete la tuerca de la varilla de la pata amortiguadora. Vaso para tuerca de amortiguador de 14Х2.5 mm. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Mercedes W203. Asegúrese de colocar el elemento filtrante en la posición correcta. Evite la desalineación.
Paso 41

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 42

Abra el resorte.
Paso 43

Retire el puntal amortiguador que está montado.
Paso 44

Trate los asientos de montaje del puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 45

Instale la pata amortiguadora en el arco de la rueda.
Paso 46

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
Mercedes W203 - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 47

Trate los asientos de montaje del puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 48

Fije la pata amortiguadora en el muñón de dirección. Use una palanca.
Paso 49

Instale el perno de sujeción.
Paso 50

Atornille la sujeción superior que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H12. Utilice una llave de trinquete.
Paso 51

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Mercedes W203. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 52

Fije la pata amortiguadora en el muñón de dirección. Use una palanca.
Paso 53

Instale los pernos de sujeción.
Paso 54

Atornille las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 55

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 56

Apriete la sujeción superior que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H12. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 57

Fije el soporte de fijación del latiguillo de freno. Utilice tenazas.
Paso 58

Conecte los cables del captador ABS.
Paso 59

Conecte el cable del captador de desgaste de las pastillas de freno.
Paso 60

Limpie los asientos de montaje de la bieleta de barra estabilizadora. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 61

Instale la barra del estabilizador de estabilidad transversal.
Paso 62

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 63

Trate todas las juntas de la bieleta o enlace estabilizador.
Paso 64

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 65

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 66

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Mercedes W203. Después de haber aplicado el spray, espere unos minutos.
Paso 67

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Mercedes W203
Paso 68

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 69

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 70

Retire los gatos y las cuñas.
Paso 71

Atornille la atadura superior del soporte del mostrador del amortizador. Usa una llave mixta del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 72

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 73

Retire el protector de aletas del guardabarros.
Paso 74

Cierre la capota.
