¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ Clase C Berlina (W203) C 180 (203.035), MERCEDES-BENZ Clase C Berlina (W203) C 200 Kompressor (203.045), MERCEDES-BENZ Clase C Berlina (W203) C 320 (203.064), MERCEDES-BENZ Clase C Berlina (W203) C 200 CDI (203.004), MERCEDES-BENZ Clase C Berlina (W203) C 270 CDI (203.016), MERCEDES-BENZ Clase C Berlina (W203) C 220 CDI (203.006, 203.008), MERCEDES-BENZ Clase C Berlina (W203) C 32 AMG Kompressor (203.065), MERCEDES-BENZ Clase C Berlina (W203) C 200 CDI (203.004), MERCEDES-BENZ Clase C Berlina (W203) C 180 Kompressor (203.046), MERCEDES-BENZ Clase C Berlina (W203) C 200 Kompressor (203.042), MERCEDES-BENZ Clase C Berlina (W203) C 30 CDI AMG (203.018), MERCEDES-BENZ Clase C Berlina (W203) C 200 CDI (203.007), MERCEDES-BENZ Clase C Berlina (W203) C 200 CGI Kompressor (203.043), MERCEDES-BENZ Clase C Berlina (W203) C 230 Kompressor (203.040), MERCEDES-BENZ Clase C Berlina (W203) C 220 CDI (203.008), MERCEDES-BENZ Clase C Berlina (W203) C 320 CDI (203.020), MERCEDES-BENZ Clase C Berlina (W203) C 280 (203.054), MERCEDES-BENZ Clase C Berlina (W203) C 350 (203.056), MERCEDES-BENZ Clase C Berlina (W203) C 230 (203.052), MERCEDES-BENZ Clase C Berlina (W203) C 220 CDI (203.006), MERCEDES-BENZ Clase C Berlina (W203) C 270 CDI (203.016) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

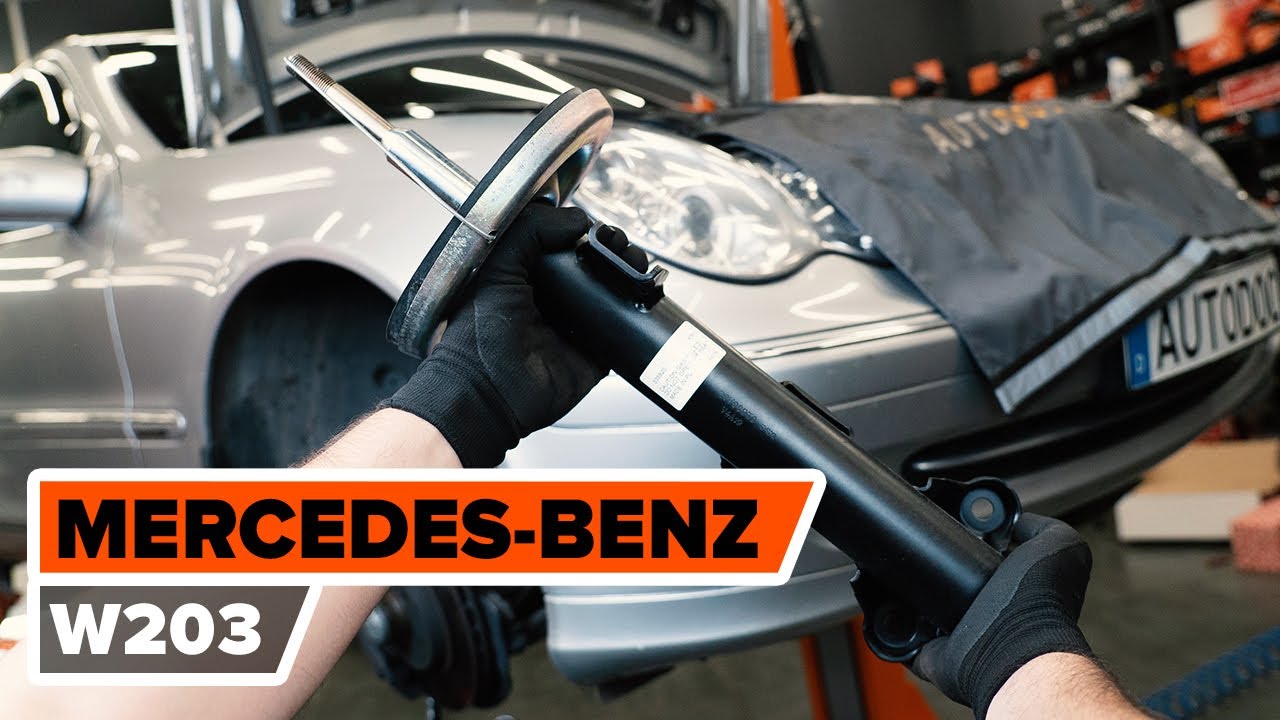

Cómo cambiar los puntal amortiguador delantero en MERCEDES-BENZ W203 Clase C [TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - Mercedes W203 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Amortiguadores para Clase C Berlina (W203) y otros modelos MERCEDES-BENZ

Amortiguador

        Amortiguador para Clase C Berlina (W203) Gasolina (129 cv)

        Amortiguador para Clase C Berlina (W203) Gasolina (163 cv)

        Amortiguador para Clase C Berlina (W203) Gasolina (218 cv)

        Amortiguador para Clase C Berlina (W203) Gasóleo (116 cv)

        Amortiguador para Clase C Berlina (W203) Gasóleo (170 cv)

        Amortiguador para Clase C Berlina (W203) Gasóleo (143 cv)

        Amortiguador para Clase C Berlina (W203) Gasolina (354 cv)

        Amortiguador para Clase C Berlina (W203) Gasóleo (102 cv)

        Amortiguador para Clase C Berlina (W203) Gasolina (143 cv)

Sustitución: amortiguador telescópico - Mercedes W203. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave dinamométrica

                        Llave Combinada n.º 21

                        Broca hexagonal No. H6

                        Broca hexagonal No. H7

                        Broca hexagonal No. H12

                        Llave de vaso n° 16

                        Llave de vaso n° 19

                        Llave de vaso n° 21

                        Vaso para tuerca de amortiguador de 14Х2.5 mm

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave giramachos

                        Palanca

                        Alicates de corte

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Mercedes W203. AUTODOC recomienda:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - Mercedes W203 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 4

Afloje la sujeción superior del soporte del amortiguador. Usa una llave mixta del n.º 21. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 5

Asegure las ruedas con cuñas.
Paso 6

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 7

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 8

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Mercedes W203
Paso 9

Retire la rueda.
Paso 10

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 12

Retire el enlace estabilizador de estabilidad transversal.
Paso 13

Desconecte el soporte de fijación del latiguillo de freno. Utilice tenazas.
Paso 14

Desconecte el cableado del captador ABS.
Paso 15

Desconecte el cable del captador de desgaste de las pastillas de freno.

Paso 16

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Desenrosque la sujeción superior que conecta el puntal de suspensión con la mangueta de dirección. Use Vaso HEX No. H12. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete. Utilice una llave giramachos.
Paso 18

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 19

Desenrosque las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave giramachos.
Paso 20

Retire los pernos de sujeción.
Paso 21

Desconecte el muñón de dirección de la pata amortiguadora. Use una palanca.
Paso 22

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 23

Retire el perno de sujeción.
Paso 24

Desconecte el muñón de dirección de la pata amortiguadora. Use una palanca.
Paso 25

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
Mercedes W203 - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 26

Retire la pata amortiguadora.
Paso 27

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - Mercedes W203. Los expertos de AUTODOC recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 28

Comprima el resorte.
Paso 29

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 30

Destornille la tuerca de la varilla de la pata amortiguadora. Vaso para tuerca de amortiguador de 14Х2.5 mm. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 31

Quite el apoyo superior de la pata.
Paso 32

Suelte el resorte helicoidal.
Paso 33

Quite el resorte.
Paso 34

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Mercedes W203. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 35

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - Mercedes W203. Consejo de AUTODOC:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 36

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 37

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 38

Instale el resorte en el amortiguador.
Paso 39

Comprima el resorte.
Paso 40

Trate el soporte del puntal de suspensión. Use el aerosol WD-40.
Paso 41

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 42

Apriete la tuerca de la varilla de la pata amortiguadora. Vaso para tuerca de amortiguador de 14Х2.5 mm. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Mercedes W203. Asegúrese de colocar el elemento filtrante en la posición correcta. Evite la desalineación.
Paso 43

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 44

Abra el resorte.
Paso 45

Retire el puntal amortiguador que está montado.
Paso 46

Trate los asientos de montaje del puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 47

Instale la pata amortiguadora en el arco de la rueda.
Paso 48

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Mercedes W203
Paso 49

Trate los asientos de montaje del puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 50

Fije la pata amortiguadora en el muñón de dirección. Use una palanca.
Paso 51

Instale el perno de sujeción.
Paso 52

Atornille la sujeción superior que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H12. Utilice una llave de trinquete.
Paso 53

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Mercedes W203 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 54

Fije la pata amortiguadora en el muñón de dirección. Use una palanca.
Paso 55

Instale los pernos de sujeción.
Paso 56

Atornille las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 57

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 58

Apriete la sujeción superior que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H12. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 59

Fije el soporte de fijación del latiguillo de freno. Utilice tenazas.
Paso 60

Conecte los cables del captador ABS.
Paso 61

Conecte el cable del captador de desgaste de las pastillas de freno.
Paso 62

Limpie los asientos de montaje de la bieleta de barra estabilizadora. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 63

Instale la barra del estabilizador de estabilidad transversal.
Paso 64

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 65

Trate todas las juntas de la bieleta o enlace estabilizador. Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 66

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 67

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Mercedes W203. Después de haber aplicado el spray, espere unos minutos.
Paso 68

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Mercedes W203
Paso 69

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 70

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 71

Retire los gatos y las cuñas.
Paso 72

Atornille la atadura superior del soporte del mostrador del amortizador. Usa una llave mixta del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 73

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 74

Retire el protector de aletas del guardabarros.
Paso 75

Cierre la capota.
