¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.9 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.9 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.6 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI 16V, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.6 TDI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

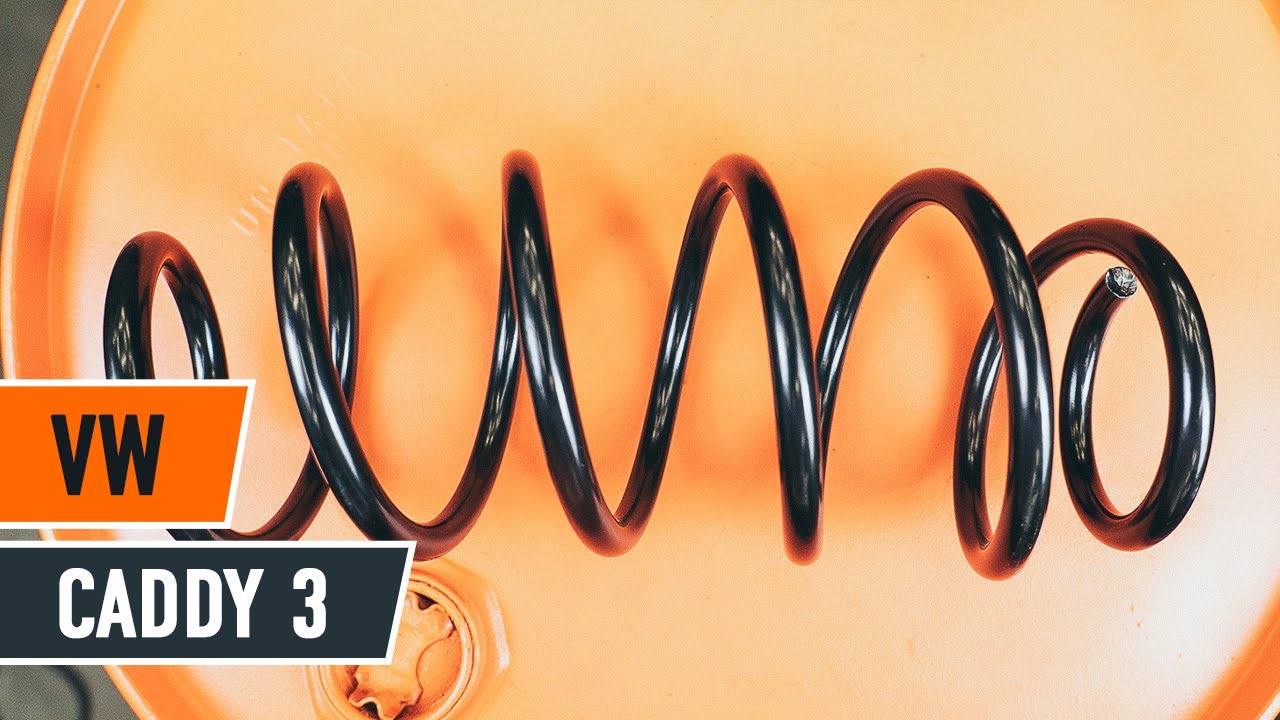

Cómo cambiar los muelles de suspensión parte delantera en VW CADDY 3 Furgón [AUTODOC]

Cómo cambiar: muelles de suspensión de la parte delantera - VW Caddy 3 furgón | Guía de sustitución

Todas las piezas que usted necesita sustituir – Muelles de Suspensión para Caddy III Furgón (2KA, 2KH, 2CA, 2CH) y otros modelos VW

Muelle de suspensión

Muelle adicional

Amortiguador de goma para muelle de suspensión

        Muelle de suspensión para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI Gasóleo (85 cv)

        Muelle de suspensión para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI Gasóleo (110 cv)

        Muelle de suspensión para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI Gasóleo (170 cv)

        Muelle de suspensión para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.9 TDI Gasóleo (105 cv)

        Muelle de suspensión para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.9 TDI Gasóleo (75 cv)

        Muelle de suspensión para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI Gasóleo (140 cv)

        Muelle de suspensión para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.6 TDI Gasóleo (75 cv)

        Muelle de suspensión para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI 16V Gasóleo (140 cv)

        Muelle de suspensión para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.6 TDI Gasóleo (102 cv)

Sustitución: muelles de suspensión - VW Caddy 3 furgón. Lista de las herramientas que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave dinamométrica

                        Llave Combinada n.º 10

                        Llave de vaso n° 10

                        Llave de vaso n° 13

                        Llave de vaso n° 16

                        Llave de vaso n° 18

                        Llave de vaso n° 19

                        Llave de vaso n° 21

                        Llave de vaso n° 27

                        Vaso para amortiguador

                        Punta XZN n° 14

                        Broca hexagonal No. H6

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave giramachos

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: muelles de suspensión - VW Caddy 3 furgón. Los expertos de AUTODOC recomiendan:

Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW Caddy 3 furgón - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire el sello de la cubierta de la rejilla del limpiaparabrisas.
Paso 4

Limpie las sujeciones de la cubierta de la rejilla del limpiaparabrisas. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 5

Desatornille las sujeciones de la bandeja del limpiaparabrisas. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 6

Retire la bandeja del limpiaparabrisas.
Paso 7

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 8

Afloje las sujeciones superiores del puntal de suspensión. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 9

Asegure las ruedas con cuñas.

Paso 10

Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 27. Utilice una llave giramachos.
Paso 11

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 12

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 13

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. VW Caddy 3 furgón
Paso 14

Retire la rueda.
Paso 15

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 17

Retire el enlace estabilizador de estabilidad transversal.
Paso 18

Limpie las sujeciones del soporte del latiguillo de freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 19

Desconecte el soporte de fijación del latiguillo de freno. Separe el soporte del arnés de cables del ABS. Usa una llave mixta del n.º 10.
Paso 20

Limpie la sujeción inferior que conecta el puntal de suspensión con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 21

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #14. Utilice una llave giramachos.
Paso 22

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 27. Utilice una llave de trinquete.
Paso 23

Retire el perno de sujeción.
Paso 24

Limpie las sujeciones que conectan la rótula al brazo de control de la suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 25

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 26

Desconecte la bisagra esférica del brazo.
Paso 27

Separe el eje de transmisión de la mangueta de dirección.

Sustitución: muelles de suspensión - VW Caddy 3 furgón. Consejo de los expertos de AUTODOC:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 28

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 29

Retire el perno de sujeción.
Paso 30

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete.
Paso 31

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 32

Desatornille las sujeciones superiores del amortiguador.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. VW Caddy 3 furgón
Paso 33

Retire la pata amortiguadora.
Paso 34

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: muelles de suspensión - VW Caddy 3 furgón. Consejo:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 35

Comprima el resorte.
Paso 36

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 37

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 38

Quite el apoyo superior de la pata.
Paso 39

Suelte el resorte helicoidal.
Paso 40

Quite el resorte.
Paso 41

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: muelles de suspensión - VW Caddy 3 furgón. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 42

Instale el resorte en el amortiguador.
Paso 43

Comprima el resorte.
Paso 44

Instale el soporte, el fuelle y el tope en el amortiguador.
Paso 45

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: muelles de suspensión - VW Caddy 3 furgón. Los expertos de AUTODOC recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 46

Abra el resorte.
Paso 47

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 48

Retire el puntal amortiguador que está montado.
Paso 49

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 50

Instale la pata amortiguadora en el arco de la rueda.

Paso 51

Atornille las sujeciones superiores del soporte del puntal de suspensión. No lo apriete.

AUTODOC recomienda:
VW Caddy 3 furgón - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 52

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 53

Fije la pata amortiguadora en el muñón de dirección.
Paso 54

Instale el perno de sujeción.
Paso 55

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: muelles de suspensión - VW Caddy 3 furgón. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 56

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 57

Limpie el asiento de montaje de la rótula. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 58

Instale el árbol de impulsión.
Paso 59

Sujete la rótula al brazo de control.
Paso 60

Atornille la sujeción que conecta la rótula al brazo de control. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 61

Instale y apriete el perno del eje de transmisión. Use un vaso de impacto del n.º 27. Utilice una llave de trinquete.
Paso 62

Apriete la fijación inferior de la pata amortiguadora. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #14. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 63

Apriete las sujeciones que conectan la rótula al brazo de control. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 64

Fije el soporte de fijación del latiguillo de freno. Fije el soporte del arnés de cables del ABS. Usa una llave mixta del n.º 10.
Paso 65

Limpie los asientos de montaje de la bieleta de barra estabilizadora. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 66

Instale la barra del estabilizador de estabilidad transversal.

Paso 67

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 68

Trate las sujeciones del amortiguador. Trate todas las articulaciones del brazo. Trate todas las juntas de la bieleta o enlace estabilizador. Use grasa de cobre.
Paso 69

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 70

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 71

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: muelles de suspensión - VW Caddy 3 furgón. Después de haber aplicado el spray, espere unos minutos.
Paso 72

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Caddy 3 furgón
Paso 73

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 74

Baje el automóvil.
Paso 75

Apriete el perno que conecta el eje de transmissión al cubo de la rueda. Use un vaso de impacto del n.º 27. Utilice una llave dinamométrica. Apriételo a un par de 200 Nm.+180°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 76

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 77

Retire los gatos y las cuñas.
Paso 78

Apriete las sujeciones superiores del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 79

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 80

Instale la bandeja del limpiaparabrisas.
Paso 81

Atornille las sujeciones de la bandeja del limpiaparabrisas. Use un vaso de impacto del n.º 10. Utilice una llave dinamométrica. Apriételo a un par de 4 Nm.
Paso 82

Instale el sello de la cubierta de la rejilla del limpiaparabrisas.
Paso 83

Retire el protector de aletas del guardabarros.
Paso 84

Cierre la capota.
