Intervalo de sustitución recomendado para la categoría de pieza Pinza de freno : 100000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW TOURAN (1T3) 1.4 TSI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 1.6 TDI, VW TOURAN (1T3) 1.2 TSI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 1.6 TDI, VW TOURAN (1T3) 1.4 TSI, VW TOURAN (1T3) 1.4 TSI EcoFuel, VW TOURAN (1T3) 2.0 TDI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

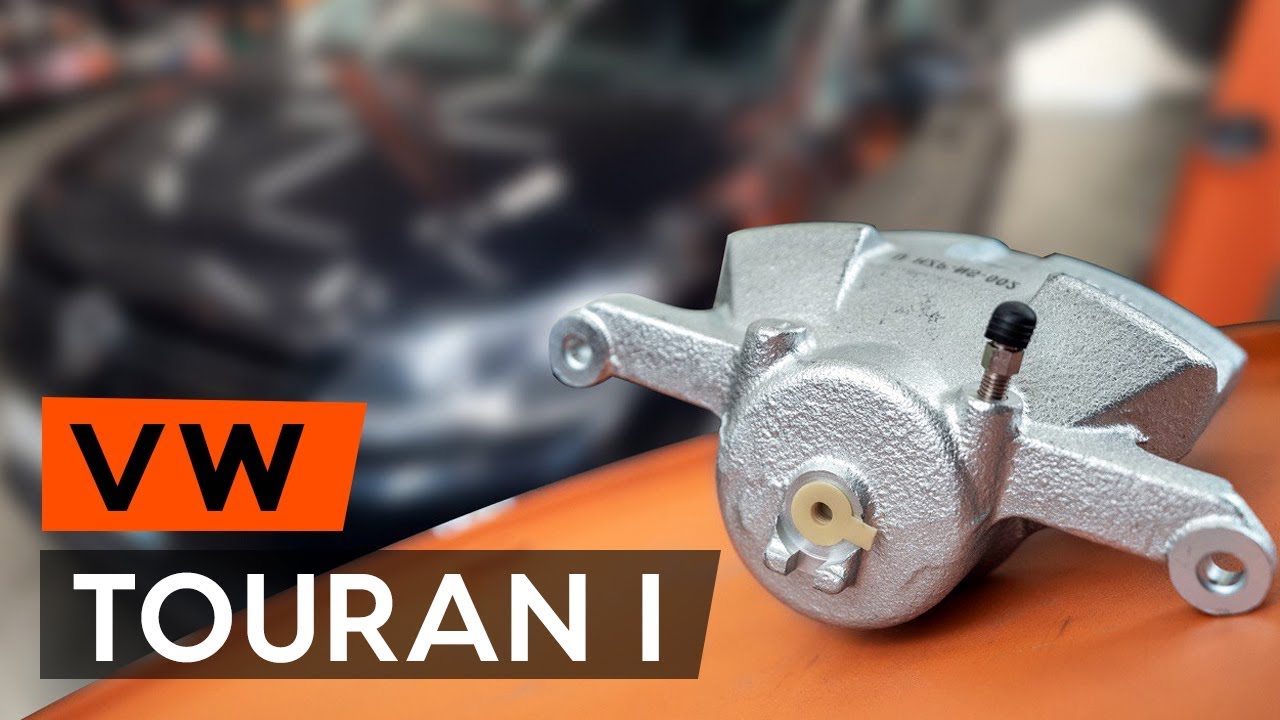

Cómo cambiar los pinza de freno delantero en VW TOURAN 1 [VÍDEO TUTORIAL DE AUTODOC]

Todas las piezas que usted necesita sustituir – Pinzas de Freno para TOURAN (1T3) y otros modelos VW

Pinza de freno

Juego de ejes de pinza de freno

        Pinza de freno para VW TOURAN (1T3) 1.6 TDI Gasóleo (105 cv)

        Pinza de freno para VW TOURAN (1T3) 1.2 TSI Gasolina (105 cv)

        Pinza de freno para VW TOURAN (1T3) 1.4 TSI Gasolina (140 cv)

        Pinza de freno para VW TOURAN (1T3) 2.0 TDI Gasóleo (110 cv)

        Pinza de freno para VW TOURAN (1T3) 1.4 TSI EcoFuel Gasolina/Gas natural (CNG) (150 cv)

        Pinza de freno para VW TOURAN (1T3) 1.6 TDI Gasóleo (90 cv)

        Pinza de freno para VW TOURAN (1T3) 2.0 TDI Gasóleo (140 cv)

        Pinza de freno para VW TOURAN (1T3) 2.0 TDI Gasóleo (177 cv)

        Pinza de freno para VW TOURAN (1T3) 1.4 TSI Gasolina (170 cv)

Sustitución: pinza de freno - VW Touran 1T3. Lista de las herramientas que va a necesitar:

                        Llave dinamométrica

                        Cepillo de alambre

                        Broca hexagonal No. H7

                        Llave de vaso n° 11

                        Llave de trinquete

                        Limpiador de frenos

                        Grasa de cobre

                        Destornillador plano

                        Contenedor de fluido

                        Pasta antichirridos

                        Llave de impacto para llantas n.º 17

                        Cuñas para ruedas

                        Clip para manguera de freno

                        Palanca

Comprar herramientas

Sustitución: pinza de freno - VW Touran 1T3. Consejo de AUTODOC:

El procedimiento de sustitución es idéntico para las pinzas de freno izquierda y derecha del mismo eje.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: pinza de freno - VW Touran 1T3. Secuencia de pasos recomendada:

Paso 1

Abra la capota.
Paso 2

Desatornille el tapón del depósito del líquido de frenos.
Paso 3

Asegure las ruedas con cuñas.
Paso 4

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 5

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 6

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW Touran 1T3
Paso 7

Retire la rueda.
Paso 8

Desconecten el punto de separación eléctrico del sensor ABS. Desconecte la clavija del sensor de desgaste de las pastillas de freno. Retire el conector del sensor de ABS. Retire el conector del sensor de desgaste de la pastilla de freno.

¡Por favor, tenga esto en cuenta!

Algunos coches no están equipados con el sensor de desgaste de la pastilla de freno.

Paso 9

Coloque un recipiente por debajo para recoger el líquido de frenos.
Paso 10

Limpie el área donde el latiguillo de freno está conectada a la pinza de freno, y el área de los pernos guía. Use un limpiador de frenos.

Sustitución: pinza de freno - VW Touran 1T3. AUTODOC recomienda:

Después de aplicar el aerosol, espere unos minutos.
Paso 11.1

Sujete el latiguillo del freno con una abrazadera de latiguillo de freno.

Paso 11.2

Destornille el latiguillo de freno del cáliper de freno. Use un vaso de impacto del n.º 11. Utilice una llave de trinquete. Aparte el latiguillo del freno. Ate el latiguillo del freno a la carrocería del automóvil con un gancho o un trozo de alambre.
Paso 12

Quite los tapones de los guardapolvos de las guías del cáliper.
Paso 13

Separe las pastillas de freno. Use una palanca.
Paso 14

Mediante el destornillador plano saque el resorte de fijación del cáliper de freno.
Paso 15

Destornille la fijación del cáliper de freno. Use Vaso HEX No. H7.
Paso 16

Retire el soporte de freno.

Sustitución: pinza de freno - VW Touran 1T3. Los profesionales recomiendan:

Cuando la pinza de freno es sustituida, es recomendable comprobar si la manguera del freno está dañada y, si fuera necesario, sustituirla por otra nueva.Si va a usar las pastillas de freno viejas, límpielas.En caso de la sustitución del cáliper de freno se recomienda sustituir las pastillas de freno, examinar el estado de los discos de freno y, en caso necesario, sustituir por los nuevos.
Paso 17

Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Trate el soporte de montaje de la pinza de freno. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: pinza de freno - VW Touran 1T3. Después de haber aplicado el spray, espere unos minutos.
Paso 18

Saque las guías desde el soporte de freno.

Paso 19

Limpie la grasa vieja y las manchas de óxido, si las hay, de los pernos guía de la pinza de freno y de los guardapolvos para los pernos guia. Use un limpiador de frenos.

Sustitución: pinza de freno - VW Touran 1T3. Consejo:

Después de aplicar el aerosol, espere unos minutos.

Paso 20

Lubrique los pernos de guía con el lubricante de freno especial.

Sustitución: pinza de freno - VW Touran 1T3. Los expertos de AUTODOC recomiendan:

Si no fueron suministrados nuevos pernos guía en el kit con las pinzas de freno nuevas, utilice los pernos viejos.

Paso 21

Trate las superficies de contacto entre las pastillas de freno y el soporte de la pinza del freno. Use pasta antichirridos.
Paso 22

Instale la pinza del freno junto con las pastillas de freno.

¡Por favor, tenga esto en cuenta!

Instale la pinza de freno comenzando por su parte inferior.
Paso 23

Atornille los pernos guía.

Sustitución: pinza de freno - VW Touran 1T3. Consejo de AUTODOC:

Sostenga la pinza del freno.
Paso 24

Apriete los pernos guía. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
Paso 25

Instale los tapones de los guardapolvos de las guías del cáliper.
Paso 26

Instale el resorte del cáliper de freno.
Paso 27

Limpie la suciedad del perno del latiguillo de freno. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: pinza de freno - VW Touran 1T3. Después de haber aplicado el spray, espere unos minutos.
Paso 28

Instale y fije el latiguillo de freno en el cáliper nuevo. Use un vaso de impacto del n.º 11. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 29

Retire la abrazadera de la manguera del freno.
Paso 30

Conecte el punto de separación eléctrico del sensor ABS. Conecte la clavija del sensor de desgaste de las pastillas de freno.

Sustitución: pinza de freno - VW Touran 1T3. AUTODOC recomienda:

Deje salir el aire del sistema del cáliper de freno.

Paso 31

Limpie el cubo. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 32

Instale la rueda.

AUTODOC recomienda:

¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. VW Touran 1T3
Paso 33

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 34

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 35

Retire los gatos y las cuñas.

Sustitución: pinza de freno - VW Touran 1T3. Consejo de los expertos de AUTODOC:

Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 36

Apriete el tapón del depósito de líquido del freno. Cierre la capota.
