Intervalo de sustitución recomendado para la categoría de pieza Pinza de freno : 100000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.6, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 2.0 EcoFuel, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI EcoFuel, VW TOURAN (1T1, 1T2) 1.6 BiFuel … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

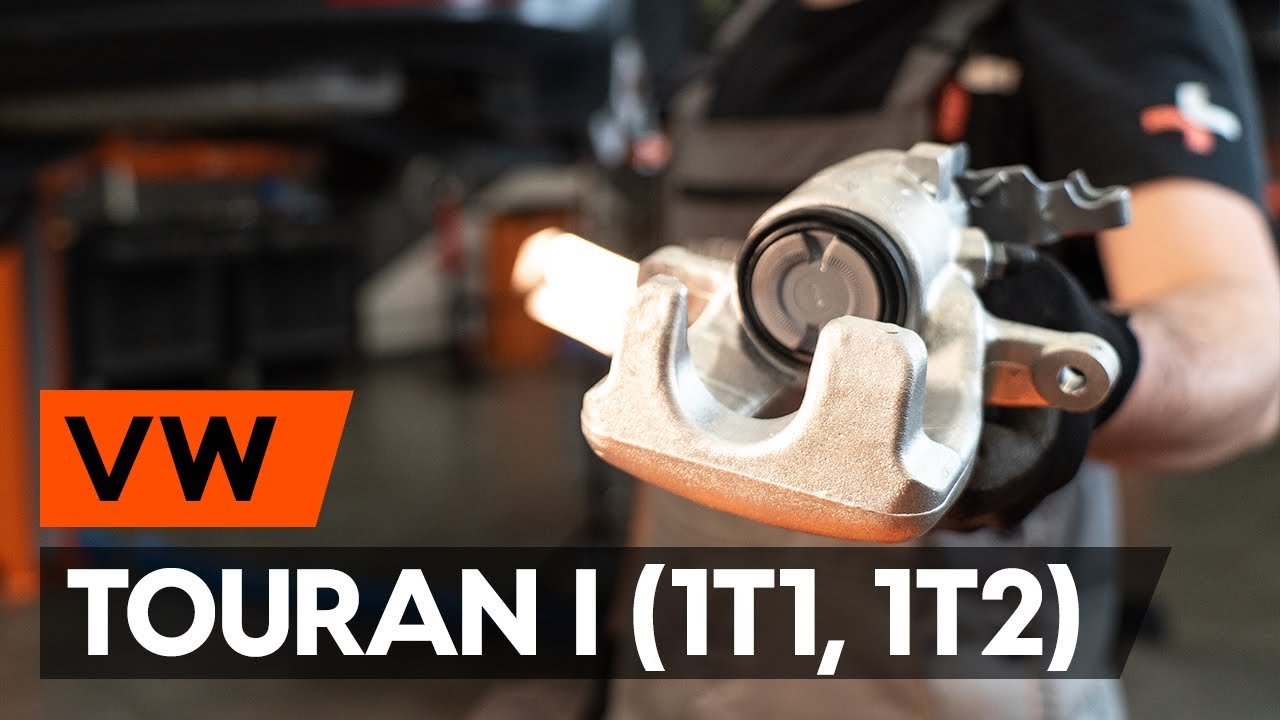

Cómo cambiar los pinza de freno trasero en VW TOURAN 1 (1T1, 1T2) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: pinza de freno de la parte trasera - VW Touran 1T1 1T2 | Guía de sustitución

Productos alternativos

Pinza de freno

Sustitución: pinza de freno - VW Touran 1T1 1T2. Herramientas usted que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 11

                      Llave Combinada n.º 13

                      Llave Combinada n.º 15

                      Llave de vaso n° 11

                      Llave de vaso n° 13

                      Broca hexagonal no. H7

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Contenedor de fluido

                      Kit para purgado de frenos

                      Clip para manguera de freno

                      Palanca

                      Mazo de goma

                      Alicates para bomba de agua

                      Cuñas para ruedas

Comprar herramientas

Sustitución: pinza de freno - VW Touran 1T1 1T2. Los profesionales recomiendan:

El procedimiento de sustitución es idéntico para las pinzas de freno izquierda y derecha del mismo eje.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: pinza de freno - VW Touran 1T1 1T2. Utilice el siguiente procedimiento:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.
Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 4

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

Sustitución: pinza de freno - VW Touran 1T1 1T2. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 6

Retire la rueda.
Paso 7

Limpie el área donde el latiguillo de freno está conectada a la pinza de freno, y el área de los pernos guía. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 8

Afloje la sujeción que conecta el tubo de freno al latiguillo de freno. Usa una llave mixta del n.º 11.
Paso 9

Afloje la sujeción que conecta el tubo de freno a la pinza de freno. Usa una llave mixta del n.º 11.
Paso 10

Sujete el latiguillo del freno con una abrazadera de latiguillo de freno.
Paso 11

Coloque un recipiente por debajo para recoger el líquido de frenos.
Paso 12

Desatornille la sujeción que conecta el tubo de freno al latiguillo de freno. Usa una llave mixta del n.º 11.

Paso 13

Retire el clip de retención del latiguillo de freno. Use una palanca.
Paso 14

Retire el clip de sujeción del cable del freno de estacionamiento. Use una palanca.
Paso 15

Presione la palanca del actuador del freno de estacionamiento (freno de mano) en la pinza de freno.

Paso 16

Desconecte el cable del freno de estacionamiento del soporte. Use alicates de bomba de agua.

Paso 17

Destornille la fijación del cáliper de freno. Usa una llave mixta del n.º 13.
Paso 18

Retire el soporte de freno.

Sustitución: pinza de freno - VW Touran 1T1 1T2. Los expertos de AUTODOC recomiendan:
Cuando la pinza de freno es sustituida, es recomendable comprobar si la manguera del freno está dañada y, si fuera necesario, sustituirla por otra nueva.En caso de la sustitución del cáliper de freno se recomienda sustituir las pastillas de freno, examinar el estado de los discos de freno y, en caso necesario, sustituir por los nuevos.Si no fueron suministrados nuevos pernos guía en el kit con las pinzas de freno nuevas, utilice los pernos viejos.
Paso 19

Desatornille la sujeción que conecta el tubo de freno a la pinza de freno. Usa una llave mixta del n.º 11.
Paso 20

Instale el cáliper de freno y fíjelo.
Paso 21

Apriete las sujeciones de la pinza del freno. Usa una llave mixta del n.º 15. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 22

Instale el cable del freno de estacionamiento en el soporte de la pinza del freno. Use alicates de bomba de agua.

Paso 23

Fije el cable del freno de estacionamiento mediante el clip de sujeción.
Paso 24

Desatornille el tapón del latiguillo de freno. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 25

Trate el tubo de freno. Use un limpiador de frenos.

Sustitución: pinza de freno - VW Touran 1T1 1T2. Consejo:
Después de aplicar el aerosol, espere unos minutos.
Paso 26

Atornille la sujeción que conecta el tubo de freno a la pinza de freno. Usa una llave mixta del n.º 11.
Paso 27

Trate el latiguillo de freno. Trate el tubo de freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - VW Touran 1T1 1T2. Después de haber aplicado el spray, espere unos minutos.
Paso 28

Atornille la sujeción que conecta el tubo de freno al latiguillo de freno. Usa una llave mixta del n.º 11.
Paso 29

Instale el clip de retención del latiguillo de freno. Utilice un mazo de goma.
Paso 30

Retire la abrazadera del latiguillo del freno.
Paso 31

Afloje el tornillo de purgado de frenos. Usa una llave mixta del n.º 11.
Paso 32

Conecte la manguera del kit de purgado de frenos al tornillo de purgado de freno.

Paso 33

Deje salir el aire del sistema del cáliper de freno. Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
Paso 34

Apriete el tornillo de purgado de frenos. Usa una llave mixta del n.º 11.
Paso 35

Desconecte la manguera del kit de purgado de frenos.

Paso 36

Apriete el tornillo de purga de la pinza de freno. Use un vaso de impacto del n.º 11. Utilice una llave dinamométrica. Apriételo a un par de 10 Nm.

Paso 37

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 38

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: pinza de freno - VW Touran 1T1 1T2. Consejo de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 39

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. VW Touran 1T1 1T2
Paso 40

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 41

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 42

Retire los gatos y las cuñas.

AUTODOC recomienda:
¡Importante! Sustitución: pinza de freno - VW Touran 1T1 1T2. Compruebe el nivel del líquido de frenos en el depósito y proceda a llenarlo si fuera necesario.
Paso 43

Apriete el tapón del depósito de líquido del freno.
Paso 44

Cierre la capota.
