¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
BMW 3 Sedán (E46) 316i, BMW 3 Sedán (E46) 328 i, BMW 3 Sedán (E46) 320 d, BMW 3 Sedán (E46) 323 i, BMW 3 Sedán (E46) 320i, BMW 3 Sedán (E46) 330 d, BMW 3 Sedán (E46) 330 i, BMW 3 Sedán (E46) 320 i, BMW 3 Sedán (E46) 325 i, BMW 3 Sedán (E46) 316 i, BMW 3 Sedán (E46) 318 i, BMW 3 Sedán (E46) 320d, BMW 3 Sedán (E46) 318 d, BMW 3 Sedán (E46) 316 i, BMW 3 Sedán (E46) 330 d, BMW 3 Sedán (E46) 318 d, BMW 3 Sedán (E46) 316 i, BMW 3 Sedán (E46) 320d … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los rótula de dirección BMW E46 [VÍDEO TUTORIAL DE AUTODOC]

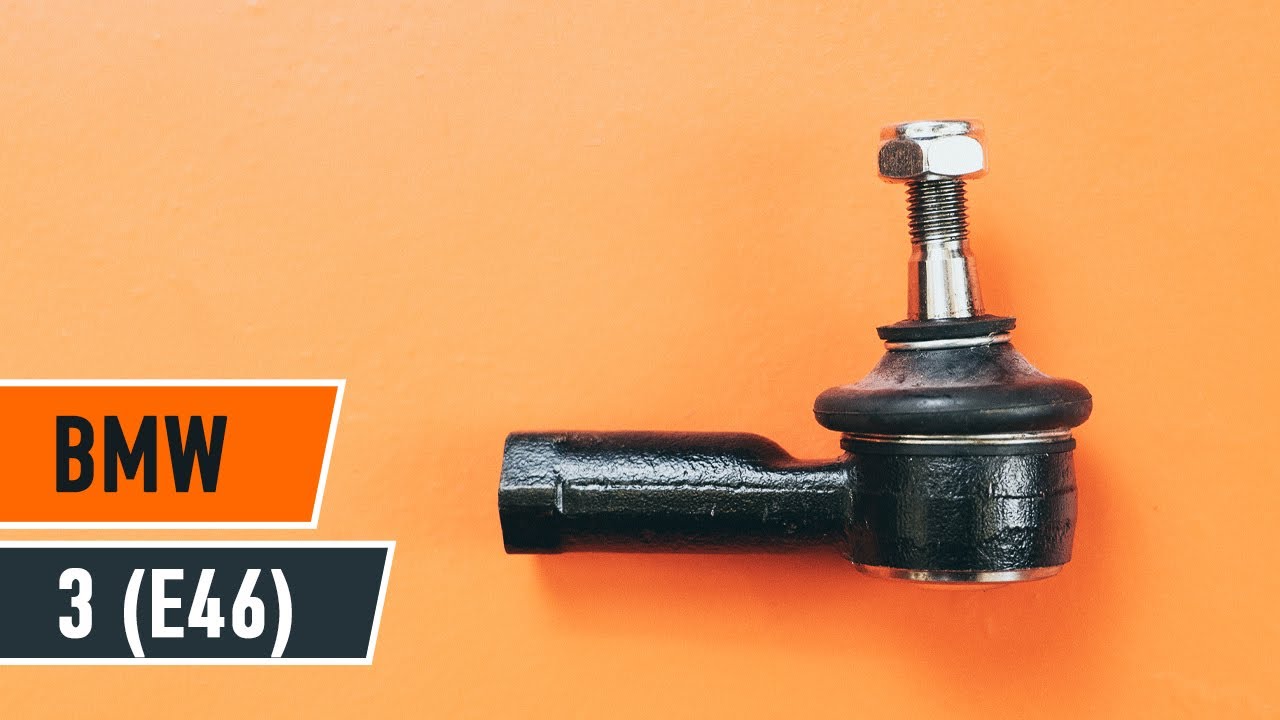

Cómo cambiar: rótula de dirección - BMW E46 | Guía de sustitución

Productos alternativos

Rótula de dirección

Sustitución: rótula de dirección - BMW E46. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 13

                      Llave Combinada n.º 22

                      Llave Combinada n.º 24

                      Llave de vaso n° 18

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Martillo

                      Calibrador Vernier

                      Extractor de rótulas

                      Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - BMW E46. Los expertos de AUTODOC recomiendan:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Por favor, tenga en cuenta: todos los trabajos en el coche - BMW E46 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.

Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: rótula de dirección - BMW E46. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 7

Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 24.
Paso 8

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 9

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 10

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas. Utilice un martillo.
Paso 11

Destornille la rótula de la barra de dirección. Usa una llave mixta del n.º 13. Usa una llave mixta del n.º 22.
Paso 12

Atornille una nueva punta de la barra de dirección.

Sustitución: rótula de dirección - BMW E46. AUTODOC recomienda:
Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 13

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 14

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 15

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 24. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 16

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 17

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 18

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 19

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: rótula de dirección - BMW E46. Consejo de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 20

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. BMW E46
Paso 21

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 22

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Sustitución: rótula de dirección - BMW E46. Consejo de los expertos de AUTODOC:
Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 23

Retire los gatos y las cuñas.
