¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ Clase A (W168) A 140 (168.031, 168.131), MERCEDES-BENZ Clase A (W168) A 160 (168.033, 168.133) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

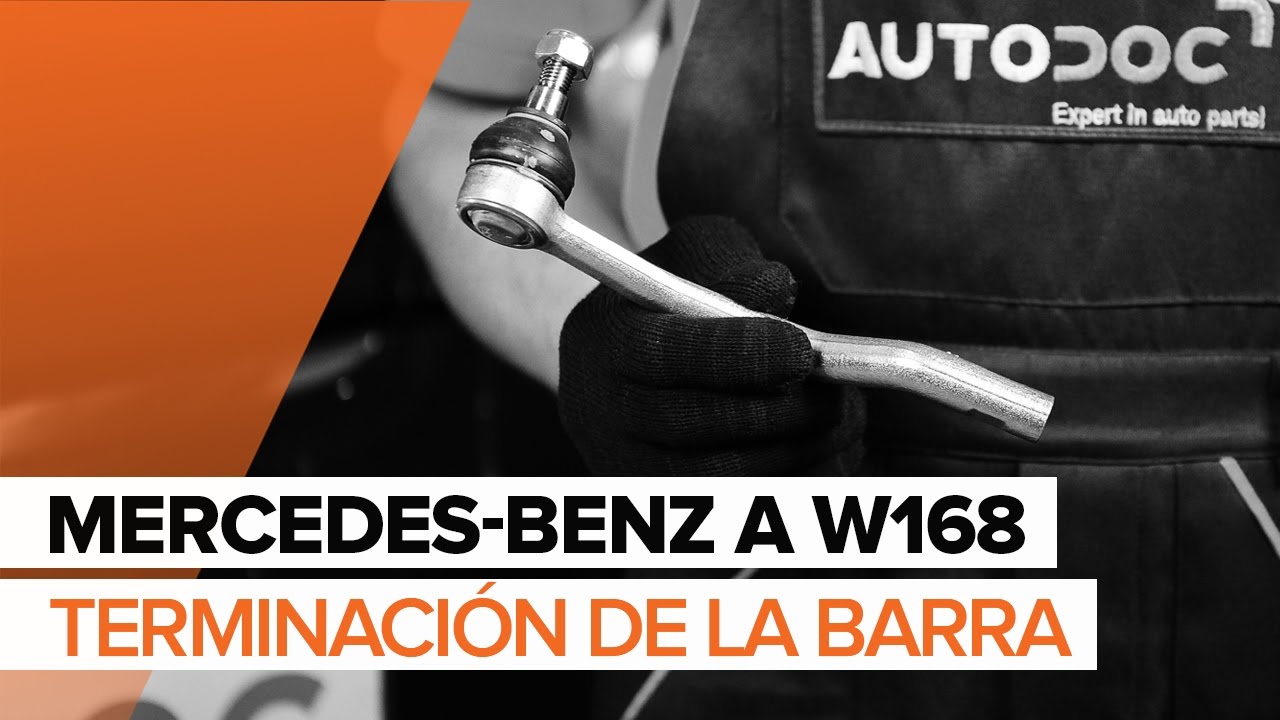

Cómo cambiar la rótula de dirección en MERCEDES-BENZ A W168 INSTRUCCIÓN | AUTODOC

Todas las piezas que usted necesita sustituir – Rótula de Dirección para Clase A (W168) y otros modelos MERCEDES-BENZ

Rótula barra de acoplamiento

Barra de acoplamiento

Juego de reparación, barra de acoplamiento

Juego de montaje, cabeza barra de acoplamiento

Cómo sustituir Rótula barra de acoplamiento en un MERCEDES-BENZ Clase A (W168) A 160 (168.033, 168.133) - consejos para un adecuado mantenimiento del coche

Rótula barra de acoplamiento para MERCEDES-BENZ Clase A (W168) A 160 (168.033, 168.133) Gasolina (102 cv)

Sencillos pasos para la reparación de coches por su cuenta - Sustitución de Rótula barra de acoplamiento en un MERCEDES-BENZ Clase A (W168) A 140 (168.031, 168.131)

Rótula barra de acoplamiento para MERCEDES-BENZ Clase A (W168) A 140 (168.031, 168.131) Gasolina (82 cv)

Sustitución: rótula de dirección - Mercedes W168. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 18

                        Llave de vaso n° 18

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Calibrador Vernier

                        Extractor de rótulas

                        Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - Mercedes W168. Los expertos de AUTODOC recomiendan:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: rótula de dirección - Mercedes W168. Realice los siguientes pasos:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: rótula de dirección - Mercedes W168. Consejo:

Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas.Utilice un calibrador Vernier.
Paso 7

Limpie la tuerca de bloqueo que conecta el tirante de dirección al terminal de dirección.Use un cepillo de alambre.Use el aerosol WD-40.

Paso 8

Debilite la contratuerca de fijación de la rótula a la barra de dirección.Usa una llave mixta del n.º 18.
Paso 9

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre.Use el aerosol WD-40.
Paso 10

Destornille la tuerca de fijación de la rótula al muñón de dirección.Use un vaso de impacto del n.º 18.Utilice una llave de trinquete.
Paso 11

Desconecte la rótula de dirección del muñón de dirección.Use un extractor de rótulas.
Paso 12

Destornille la rótula de la barra de dirección.
Paso 13

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre.Use el aerosol WD-40.
Paso 14

Atornille una nueva punta de la barra de dirección.

Sustitución: rótula de dirección - Mercedes W168. AUTODOC recomienda:

Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 15

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 16

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 18.Utilice una llave dinamométrica.Apriételo a un par de 75 Nm.
Paso 17

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 18

Apriete la contratuerca de la rótula.Usa una llave mixta del n.º 18.Utilice una llave dinamométrica.Apriételo a un par de 60 Nm.
Paso 19

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda.Use grasa de cobre.
Paso 20

Limpie la superficie de la pinza del freno.Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: rótula de dirección - Mercedes W168. Después de haber aplicado el spray, espere unos minutos.
Paso 21

Instale la rueda.

Sustitución: rótula de dirección - Mercedes W168. Consejo de los expertos de AUTODOC:

Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 22

Atornille los pernos de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 23

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas.Utilice una llave de impacto para llanta # 17.Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Sustitución: rótula de dirección - Mercedes W168. Consejo:

Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 24

Retire los gatos y las cuñas.
