¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

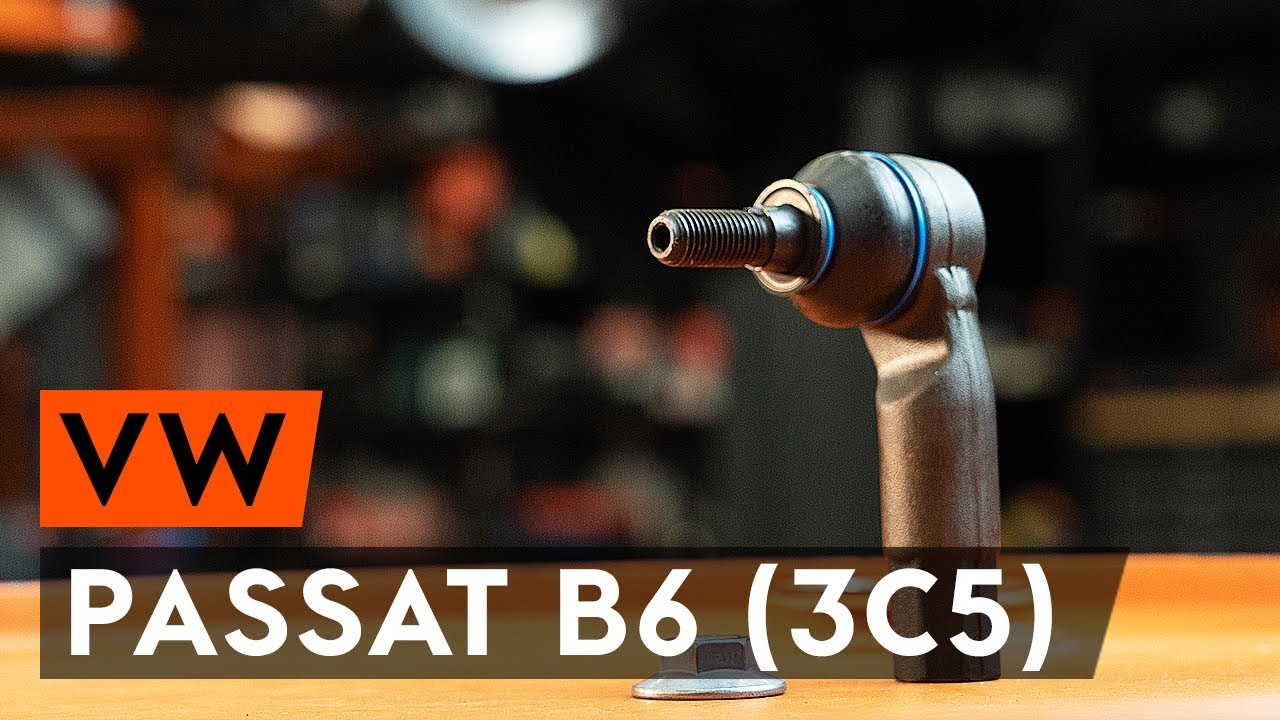

Cómo cambiar los rótula de dirección VW PASSAT B6 (3C5) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: rótula de dirección - VW Passat 3C B6 Variant | Guía de sustitución

Todas las piezas que usted necesita sustituir – Rótula de Dirección para Passat Variant (3C5) y otros modelos VW

Rótula de dirección

        Rótula de dirección para Passat B6 Variant (3C5) Gasóleo (120 cv)

        Rótula de dirección para Passat B6 Variant (3C5) Gasolina (115 cv)

        Rótula de dirección para Passat B6 Variant (3C5) Gasolina (150 cv)

        Rótula de dirección para Passat B6 Variant (3C5) Gasóleo (105 cv)

        Rótula de dirección para Passat B6 Variant (3C5) Gasóleo (140 cv)

        Rótula de dirección para Passat B6 Variant (3C5) Gasolina (102 cv)

        Rótula de dirección para Passat B6 Variant (3C5) Gasóleo (122 cv)

        Rótula de dirección para Passat B6 Variant (3C5) Gasóleo (136 cv)

        Rótula de dirección para Passat B6 Variant (3C5) Gasóleo (170 cv)

Sustitución: rótula de dirección - VW Passat 3C5. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 22

                        Llave Combinada n.º 24

                        Llave de vaso n° 18

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Calibrador Vernier

                        Extractor de rótulas

                        Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - Passat B6 3C Variant. Consejo de los expertos de AUTODOC:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: rótula de dirección - VW Passat Variant B6. Secuencia de pasos recomendada:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: rótula de dirección - Passat 3C5. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 8

Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 24.
Paso 9

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 10

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 11

Destornille la rótula de la barra de dirección.
Paso 12

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13

Atornille una nueva punta de la barra de dirección.

AUTODOC recomienda:
Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 14

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 15

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 16

Stram møtrikken der forbinder styrekuglen og styrespindlen. Usa una llave mixta del n.º 22. Usa una llave mixta del n.º 24.
Paso 17

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 18

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 22. Usa una llave mixta del n.º 24. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.
Paso 19

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.
Paso 20

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 21

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 22

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: rótula de dirección - Passat Variant B6. Después de haber aplicado el spray, espere unos minutos.
Paso 23

Instale la rueda.

Sustitución: rótula de dirección - Passat 3C5. Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 24

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 25

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Sustitución: rótula de dirección - VW Passat Variant B6. AUTODOC recomienda:
Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 26

Retire los gatos y las cuñas.
