¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
BMW 1 Hatchback (E87) 116 i, BMW 1 Hatchback (E87) 116 i, BMW 1 Hatchback (E87) 116 i, BMW 1 Hatchback (E87) 118 i, BMW 1 Hatchback (E87) 118 i, BMW 1 Hatchback (E87) 118 i, BMW 1 Hatchback (E87) 120 i, BMW 1 Hatchback (E87) 120 i, BMW 1 Hatchback (E87) 120 i, BMW 1 Hatchback (E87) 130 i, BMW 1 Hatchback (E87) 130 i, BMW 1 Hatchback (E87) 116 d, BMW 1 Hatchback (E87) 118 d, BMW 1 Hatchback (E87) 118 d, BMW 1 Hatchback (E87) 118 d, BMW 1 Hatchback (E87) 120 d, BMW 1 Hatchback (E87) 120 d, BMW 1 Hatchback (E87) 123 d, BMW 1 Hatchback (E87) 116 d, BMW 1 Hatchback (E87) 118 i … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Este vídeo muestra el procedimiento de sustitución de una pieza similar en otro vehículo

Todas las piezas que usted necesita sustituir – Amortiguadores para 1 Hatchback (E87) y otros modelos BMW

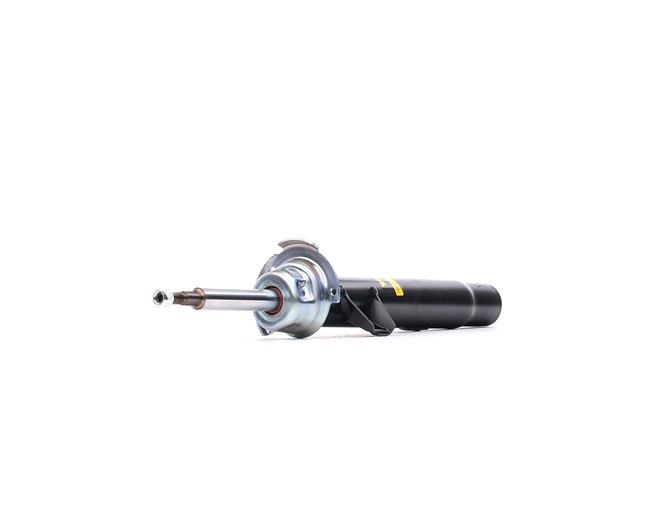

Amortiguador

Amortiguador telescópico

        Amortiguador para BMW 1 Hatchback (E87) 116 i Gasolina (115 cv)

        Amortiguador para BMW 1 Hatchback (E87) 116 i Gasolina (122 cv)

        Amortiguador para BMW 1 Hatchback (E87) 116 i Gasolina (122 cv)

        Amortiguador para BMW 1 Hatchback (E87) 118 i Gasolina (129 cv)

        Amortiguador para BMW 1 Hatchback (E87) 118 i Gasolina (136 cv)

        Amortiguador para BMW 1 Hatchback (E87) 118 i Gasolina (143 cv)

        Amortiguador para BMW 1 Hatchback (E87) 120 i Gasolina (150 cv)

        Amortiguador para BMW 1 Hatchback (E87) 120 i Gasolina (156 cv)

        Amortiguador para BMW 1 Hatchback (E87) 120 i Gasolina (170 cv)

Sustitución: amortiguador telescópico - BMW 1 (E87). Herramientas que podría necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 13

                        Llave Combinada n.º 15

                        Llave Combinada n.º 18

                        Llave Combinada n.º 22

                        Llave de vaso n° 13

                        Llave de vaso n° 17

                        Llave de vaso n° 18

                        Llave de vaso n° 21

                        Punta Torx T45

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Cincel plano

                        Martillo

                        Destornillador Plano

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - BMW 1 (E87). AUTODOC recomienda:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - BMW 1 (E87) - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. BMW 1 (E87)
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 7

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 15. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 8

Retire el enlace estabilizador de estabilidad transversal.

Paso 9

Desconecte el cableado del captador ABS. Utilice un destornillador plano.
Paso 10

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 11

Destornille la tuerca de fijación de la rótula al muñón de dirección. Usa una llave mixta del n.º 22. Utilice Torx T45. Utilice una llave de trinquete.
Paso 12

Desconecte la rótula de dirección del muñón de dirección.
Paso 13

Limpie las sujeciones que conectan el brazo de control al bastidor auxiliar (subchasis). Use un cepillo de alambre. Use el aerosol WD-40.

Paso 14

Afloje la sujeción delantera del brazo de control. Usa una llave mixta del n.º 18.
Paso 15

Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18 (2 piezas).
Paso 16

Retire la sujeción trasera del brazo de control.
Paso 17

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 18

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 19

Retire el perno de sujeción.

Paso 20

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 21

Desconecte el muñón de dirección de la pata amortiguadora.

Sustitución: amortiguador telescópico - BMW 1 (E87). Consejo de los expertos de AUTODOC:
Asegúrese de que la mangueta de dirección esté apoyada.
Paso 22

Baje el automóvil.

Paso 23

Abra la capota.

Paso 24

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.

Paso 25

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 26

Destornille la fijación superior de la cazoleta de la pata amortiguadora. Usa una llave mixta del n.º 13. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. BMW 1 (E87)
Paso 27

Retire la pata amortiguadora.
Paso 28

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - BMW 1 (E87). Los profesionales recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 29

Comprima el resorte.
Paso 30

Quite la tapa del soporte del amortiguador. Utilice un destornillador plano.
Paso 31

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 32

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 33

Quite el apoyo superior de la pata. Utilice un destornillador plano.
Paso 34

Suelte el resorte helicoidal.

Paso 35

Quite el resorte.
Paso 36

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - BMW 1 (E87). Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 37

Retire el amortiguador viejo del compresor de muelles hidráulico.

Paso 38

Retire el espaciador de muelles de caucho. Utilice un destornillador plano.

Sustitución: amortiguador telescópico - BMW 1 (E87). Los expertos de AUTODOC recomiendan:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 39

Instale el espaciador de muelles de goma.
Paso 40

Instale el nuevo amortiguador en el compresor de muelles hidráulico.

Paso 41

Instale el resorte en el amortiguador.
Paso 42

Instale el guardapolvo y el tope en el amortiguador nuevo.

Paso 43

Comprima el resorte.

Paso 44

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal. Utilice un destornillador plano.
Paso 45

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 64 Nm.

Sustitución: amortiguador telescópico - BMW 1 (E87). Los profesionales recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 46

Instale la tapa del soporte del amortiguador.
Paso 47

Abra el resorte.

Paso 48

Retire el puntal amortiguador que está montado.

Paso 49

Instale la pata amortiguadora en el arco de la rueda.
Paso 50

Atornillen la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. BMW 1 (E87)
Paso 51

Atornille la atadura superior del soporte del mostrador del amortizador. Usa una llave mixta del n.º 13. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 34 Nm.
Paso 52

Retire el protector de aletas del guardabarros.

Paso 53

Cierre la capota.

Paso 54

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 55

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 56

Fije la pata amortiguadora en el muñón de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 57

Instale el perno de sujeción.
Paso 58

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 81 Nm.
Paso 59

Conecte los cables del captador ABS.
Paso 60

Instale la sujeción trasera del brazo de control.

Paso 61

Atornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18 (2 piezas).
Paso 62

Instale la barra del estabilizador de estabilidad transversal.

Paso 63

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 15. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 58 Nm.
Paso 64

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 65

Conecte la punta de la barra de dirección al muñón de dirección.

Paso 66

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Usa una llave mixta del n.º 22. Utilice Torx T45. Utilice una llave dinamométrica. Apriételo a un par de 165 Nm.

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 67

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 68

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 68 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 69

Apriete la sujeción trasera del brazo de control. Usa una llave mixta del n.º 18 (2 piezas). Utilice una llave dinamométrica. Apriételo a un par de 68 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 70

Trate todas las articulaciones del brazo. Use grasa de cobre.

Paso 71

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - BMW 1 (E87). Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 72

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 73

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - BMW 1 (E87). Después de haber aplicado el spray, espere unos minutos.
Paso 74

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. BMW 1 (E87)
Paso 75

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 76

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Paso 77

Retire los gatos y las cuñas.
