¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
BMW 1 Coupé (E82) 118 d,
BMW 1 Coupé (E82) 135 i,
BMW 1 Coupé (E82) 120 d,
BMW 1 Coupé (E82) 123 d,
BMW 1 Coupé (E82) 120 d,
BMW 1 Coupé (E82) 120 i,
BMW 1 Coupé (E82) 118 d
…
Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

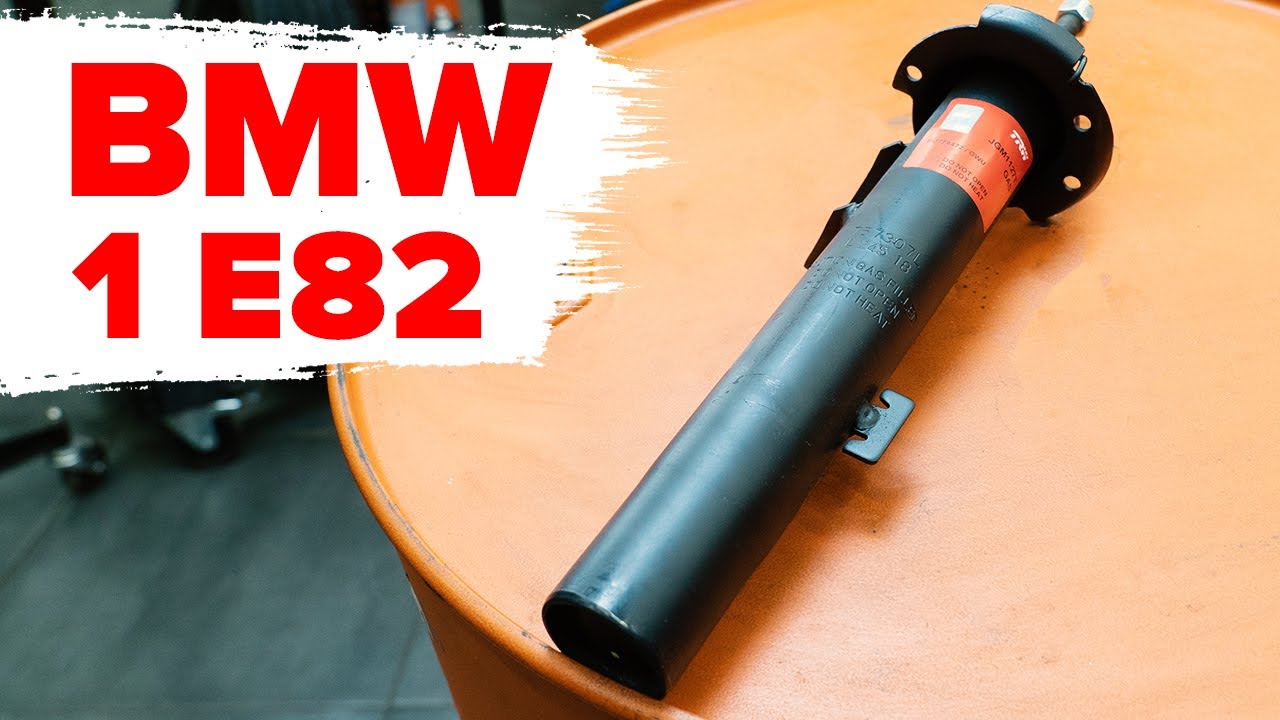

Cómo cambiar los puntal amortiguador delantero en BMW Serie 1 E82 [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Amortiguadores para 1 Coupé (E82) y otros modelos BMW
Sustitución: amortiguador telescópico - BMW E82. Los profesionales recomiendan:
Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - BMW E82 - deberían ser efectuados con el motor apagado.
Lleve a cabo la sustitución manteniendo el siguiente orden:
Paso 1
Abra la capota.
Paso 2
Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3
Limpie las sujeciones del soporte superior del puntal amortiguador.
Use un cepillo de alambre. Use el aerosol WD-40.
Paso 4
Afloje la sujeción superior del soporte del amortiguador.
Usa una llave mixta del n.º 13.
Paso 5
Asegure las ruedas con cuñas.
Paso 6
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 7
Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 8
Desatornille los pernos de la rueda.
Sustitución: amortiguador telescópico - BMW E82. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 9
Retire la rueda.
Paso 10
Limpie las sujeciones de la bieleta o enlace estabilizador.
Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11
Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador.
Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 15. Utilice una llave de trinquete.
Paso 12
Retire el enlace estabilizador de estabilidad transversal.
Paso 13
Desconecte el cableado del captador ABS.
Paso 14
Suelte el conector del sensor ABS.
Paso 15
Separe las pastillas de freno. Use una palanca.
Paso 16
Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17
Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 18
Retire la pinza del freno junto con su soporte.
AUTODOC recomienda:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.
Paso 19
Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 20
Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 21
Desconecte la rótula de dirección del muñón de dirección.
Paso 22
Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23
Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 24
Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 25
Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 26
Destornille la fijación delantera de la palanca. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 27
Retire los pernos de sujeción.
Paso 28
Retire los brazos de control. Use una palanca.
Paso 29
Retire el perno de sujeción.
Paso 30
Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 31
Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete.
Paso 32
Descienda el gato de transmisión hidráulica unos 10-15 cm.
AUTODOC recomienda:
Sustitución: amortiguador telescópico - BMW E82. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 33
Desconecte el muñón de dirección de la pata amortiguadora.
Paso 34
Destornille la fijación superior de la cazoleta de la pata amortiguadora.
Sustitución: amortiguador telescópico - BMW E82. Consejo:
Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 35
Retire la pata amortiguadora.
Paso 36
Instale la pata amortiguadora en el mecanismo para apretar los resortes.
Sustitución: amortiguador telescópico - BMW E82. Consejo de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 37
Comprima el resorte.
Paso 38
Quite la tapa del soporte del amortiguador. Use una palanca.
Paso 39
Trate la varilla del amortiguador.
Use un cepillo de alambre. Use el aerosol WD-40.
Paso 40
Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 41
Quite el apoyo superior de la pata.
Paso 42
Suelte el resorte helicoidal.
Paso 43
Quite el resorte.
Paso 44
Quite el guardapolvo y el tope del amortiguador.
AUTODOC recomienda:
Sustitución: amortiguador telescópico - BMW E82. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 45
Retire el amortiguador viejo del compresor de muelles hidráulico.
Sustitución: amortiguador telescópico - BMW E82. Consejo de los expertos de AUTODOC:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 46
Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 47
Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 48
Instale el resorte en el amortiguador.
Paso 49
Comprima el resorte.
Paso 50
Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 51
Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 64 Nm.
Sustitución: amortiguador telescópico - BMW E82. Consejo:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 52
Trate la varilla del amortiguador.
Use grasa de cobre.
Paso 53
Instale la tapa del soporte del amortiguador.
Paso 54
Abra el resorte.
Paso 55
Retire el puntal amortiguador que está montado.
Paso 56
Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 57
Instale la pata amortiguadora en el arco de la rueda.
Paso 58
Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.
AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. BMW E82
Paso 59
Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 60
Fije la pata amortiguadora en el muñón de dirección.
Paso 61
Instale el perno de sujeción.
Paso 62
Retire la cazoleta de por debajo del muñón de dirección.
AUTODOC recomienda:
BMW E82 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 63
Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 64
Instale los brazos de control.
Paso 65
Instale los pernos de sujeción.
Paso 66
Limpie los asientos de montaje del extremo de la barra de acoplamiento.
Use un cepillo de alambre. Use el aerosol WD-40.
Paso 67
Conecte la punta de la barra de dirección al muñón de dirección.
Paso 68
Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 69
Instale la pinza del freno junto con su soporte.
Paso 70
Apriete la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 71
Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección.
Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 72
Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 73
Apriete la sujeción trasera del brazo de control. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 68 Nm.+90°
AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 74
Apriete la sujeción delantera que conecta el brazo de control al subchasis.
Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 68 Nm.+90°
Sustitución: amortiguador telescópico - BMW E82. Los profesionales recomiendan:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 75
Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 82 Nm.
Paso 76
Quite la cazoleta de por debajo de la palanca.
AUTODOC recomienda:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 77
Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 165 Nm.
AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 78
Conecte el conector del sensor ABS.
Paso 79
Conecte los cables del captador ABS.
Paso 80
Instale la barra del estabilizador de estabilidad transversal.
Paso 81
Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 15. Utilice una llave dinamométrica. Apriételo a un par de 58 Nm.
Paso 82
Trate todas las articulaciones del brazo. Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 83
Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 84
Limpie la superficie de la pinza del freno. Use un limpiador de frenos.
AUTODOC recomienda:
Sustitución: amortiguador telescópico - BMW E82. Después de haber aplicado el spray, espere unos minutos.
Paso 85
Instale la rueda.
Sustitución: amortiguador telescópico - BMW E82. Consejo de los expertos de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 86
Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 87
Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica.
Apriételo a un par de 120 Nm.
Paso 88
Retire los gatos y las cuñas.
Paso 89
Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 34 Nm.
Paso 90
Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 91
Retire el protector de aletas del guardabarros.
Paso 92
Cierre la capota.
AUTODOC recomienda:
BMW E82 - Pise el pedal de freno varias veces con el motor apagado hasta que sienta la resistencia que se ha acumulado.
