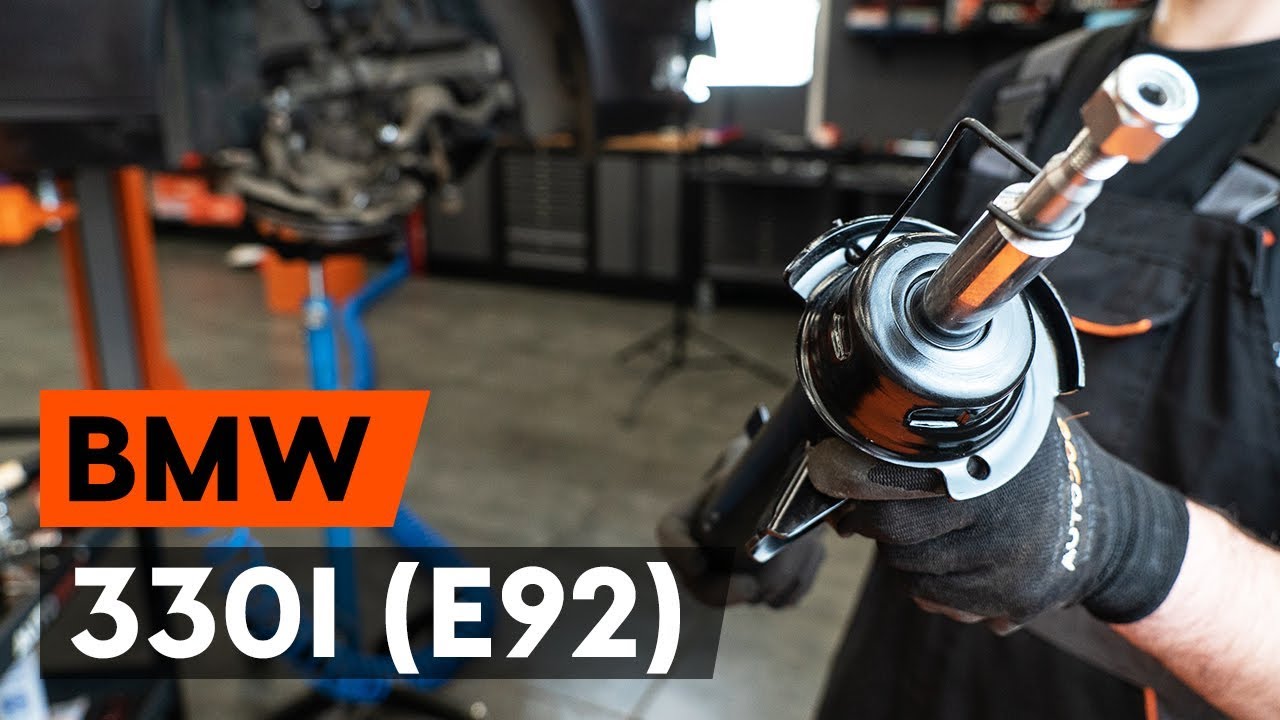

Cómo cambiar: amortiguador telescópico de la parte delantera - BMW E92 | Guía de sustitución

descargas: 4

Vistas: 87

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
BMW 3 Coupé (E92) 318 i, BMW 3 Coupé (E92) 335i, BMW 3 Coupé (E92) 335 d, BMW 3 Coupé (E92) 325i, BMW 3 Coupé (E92) 330 d, BMW 3 Coupé (E92) 330i, BMW 3 Coupé (E92) 320i, BMW 3 Coupé (E92) 320 d, BMW 3 Coupé (E92) 325 d, BMW 3 Coupé (E92) 325i, BMW 3 Coupé (E92) 330d, BMW 3 Coupé (E92) 320 d, BMW 3 Coupé (E92) 325d, BMW 3 Coupé (E92) 316i, BMW 3 Coupé (E92) 320 i … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los puntal amortiguador delantero en BMW 330i 3 (E92) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - BMW E92 | Guía de sustitución

Productos alternativos

Amortiguador

Sustitución: amortiguador telescópico - BMW E92. Herramientas que podría necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 18

                      Llave Combinada n.º 21

                      Punta Torx T30

                      Broca hexagonal no. H6

                      Llave de vaso n° 13

                      Llave de vaso n° 17

                      Llave de vaso n° 18

                      Llave de vaso n° 21

                      Llave de impacto para llantas n.º 17

                      Vaso para amortiguador

                      Llave de trinquete

                      Llave dinamométrica

                      Punzón

                      Llave giramachos

                      Martillo

                      Palanca

                      Compresor hidráulico de muelles de amortiguador

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - BMW E92. Consejo de los expertos de AUTODOC:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
¡Advertencia! Apague el motor antes de comenzar cualquier trabajo - BMW E92.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 4

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 5

Asegure las ruedas con cuñas.

Paso 6

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 7

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 8

Desatornille los pernos de la rueda.

Sustitución: amortiguador telescópico - BMW E92. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 9

Retire la rueda.
Paso 10

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Destornille la tuerca y quite la barra del estabilizador desde la pata amortiguadora. Use un vaso de impacto del n.º 17.
Paso 12

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13

Desatornille la sujeción que conecta la rótula del brazo de control delantero a la mangueta de dirección. Use un vaso de impacto del n.º 21. Utilice una llave giramachos.
Paso 14

Destornille la tuerca de fijación de la rótula al muñón de dirección. Usa una llave mixta del n.º 18. Utilice Torx T30. Utilice una llave de trinquete.
Paso 15

Desatornille la sujeción que conecta la rótula del brazo de control trasero a la mangueta de dirección. Usa una llave mixta del n.º 21. Utilice Torx T30. Utilice una llave de trinquete.
Paso 16

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 18

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 19

Retire el perno de sujeción.
Paso 20

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador.
Paso 21

Desconecte la rótula de dirección del muñón de dirección.
Paso 22

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18 (2 piezas).
Paso 24

Separe el brazo de control trasero de la mangueta de dirección.
Paso 25

Separe el brazo de control delantero de la mangueta de dirección.
Paso 26

Desconecte el muñón de dirección de la pata amortiguadora. Use un punzón. Utilice un martillo.

Sustitución: amortiguador telescópico - BMW E92. Consejo:
Asegúrese de que la mangueta de dirección esté apoyada.
Paso 27

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. BMW E92
Paso 28

Retire la pata amortiguadora.
Paso 29

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - BMW E92. Los expertos de AUTODOC recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 30

Comprima el resorte.
Paso 31

Quite la tapa del soporte del amortiguador. Use una palanca.
Paso 32

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 33

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 34

Quite el apoyo superior de la pata. Use una palanca.
Paso 35

Suelte el resorte helicoidal.
Paso 36

Quite el resorte.
Paso 37

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - BMW E92. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 38

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - BMW E92. Consejo de AUTODOC:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 39

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 40

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 41

Instale el resorte en el amortiguador.
Paso 42

Comprima el resorte.
Paso 43

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 44

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave de trinquete. Utilice una llave dinamométrica. Apriételo a un par de 64 Nm.

Sustitución: amortiguador telescópico - BMW E92. Los profesionales recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 45

Instale la tapa del soporte del amortiguador.
Paso 46

Abra el resorte.
Paso 47

Retire el puntal amortiguador que está montado.
Paso 48

Instale la pata amortiguadora en el arco de la rueda.
Paso 49

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 13. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. BMW E92
Paso 50

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 51

Fije la pata amortiguadora en el muñón de dirección.
Paso 52

Eleve el gato hidráulico de transmisión en unos 10-15 cm.
Paso 53

Instale el perno de sujeción.
Paso 54

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 18. Usa una llave mixta del n.º 18.
Paso 55

Limpie el asiento de montaje de la rótula. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 56

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - BMW E92. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 57

Conecte el brazo de control delantero a la mangueta de dirección. Conecte el brazo de control trasero a la mangueta de dirección.
Paso 58

Conecte la punta de la barra de dirección al muñón de dirección.

Paso 59

Atornille la sujeción que conecta la rótula del brazo de control trasero a la mangueta de dirección. Use un vaso de impacto del n.º 21.
Paso 60

Atornille la sujeción que conecta la rótula del brazo de control delantero a la mangueta de dirección. Use un vaso de impacto del n.º 21.
Paso 61

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 18.
Paso 62

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 175 Nm.
Paso 63

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 80 Nm.
Paso 64

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 81 Nm.
Paso 65

Atornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 68 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 66

Fije el enlace estabilizador de el soporte de amortiguador. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 58 Nm.
Paso 67

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 68

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 69

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: amortiguador telescópico - BMW E92. AUTODOC recomienda:
Después de aplicar el aerosol, espere unos minutos.
Paso 70

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. BMW E92
Paso 71

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 72

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 73

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 34 Nm.
Paso 74

Retire los gatos y las cuñas.
Paso 75

Retire el protector de aletas del guardabarros.
Paso 76

Cierre la capota.
