¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar amortiguadores delanteros VOLKSWAGEN T5 INSTRUCCIÓN | AUTODOC

Cómo cambiar: amortiguador telescópico de la parte delantera - VW Multivan T5 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Amortiguadores para Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) y otros modelos VW

Amortiguador

        Amortiguador para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasolina (115 cv)

        Amortiguador para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasolina (231 cv)

        Amortiguador para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasóleo (130 cv)

        Amortiguador para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasóleo (174 cv)

        Amortiguador para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasóleo (105 cv)

        Amortiguador para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasolina (235 cv)

        Amortiguador para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasóleo (102 cv)

        Amortiguador para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasóleo (114 cv)

        Amortiguador para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasolina (204 cv)

Sustitución: amortiguador telescópico - VW Multivan T5. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Grasa cerámica

                        Llave dinamométrica

                        Llave Combinada n.º 19

                        Llave Combinada n.º 21

                        Llave de vaso n° 18

                        Llave de vaso n° 19

                        Llave de vaso n° 21

                        Llave de vaso n° 30

                        Broca hexagonal No. H5

                        Broca hexagonal No. H7

                        Punta Torx T30

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Destornillador Plano

                        compresor hidráulico de muelles de amortiguador

                        Palanca

                        Cincel plano

                        Martillo

                        Punzón

                        Extractor de rótulas

                        Alicates para abrazadera clic-R

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - VW Multivan T5. Consejo de AUTODOC:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW Multivan T5 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. VW Multivan T5
Paso 5

Retire la rueda.
Paso 6

Puhdista kallistuksenvakaajan yhdystangon kiinnike. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 19. Use Vaso HEX No. H5. Utilice una llave de trinquete.
Paso 8

Retire el enlace estabilizador de estabilidad transversal.
Paso 9

Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora. Use una palanca.
Paso 10

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 12

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.

Paso 13

Limpie las sujeciones que conectan la rótula con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Desenrosque las sujeciones de la rótula de la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 15

Retire los pernos de sujeción.

Paso 16

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 30. Utilice una llave de trinquete.
Paso 17

Retire la tuerca de sujeción.

Paso 18

Separe el eje de transmisión de la mangueta de dirección. Use un punzón. Utilice un martillo.
Paso 19

Desconecte el soporte esférico del muñón de dirección.

Paso 20

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 21

Desenrosque las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 22

Retire los pernos de sujeción.

Paso 23

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 24

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 25

Conecte el soporte esférico al muñón de dirección.

Paso 26

Baje el automóvil.
Paso 27

Abra la capota.
Paso 28

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 29

Desenchufe el conector del sensor de flujo de aire. Utilice un destornillador plano.
Paso 30

Suelte los clips de la cubierta del filtro de aire.
Paso 31

Suelte la abrazadera del manguito de admisión de aire. Utilice alicates para abrazaderas clic-R.
Paso 32

Desconecte el tubo de entrada de aire de la carcasa del filtro de aire.
Paso 33

Retire la tapa del filtro de aire.
Paso 34

Retire el filtro de aire.

Paso 35

Retire el sello de la rejilla del capó.
Paso 36

Desenrosque los pernos de montaje de la cubierta protectora. Utilice Torx T30. Utilice una llave de trinquete.
Paso 37

Retire la cubierta protectora.
Paso 38

Quite la tapa del soporte del amortiguador. Use una palanca.
Paso 39

Limpie la sujeción superior del soporte del puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 40

Desenrosque las sujeciones superiores del soporte del puntal de suspensión. Usa una llave mixta del n.º 21. Use Vaso HEX No. H7. Utilice una llave de trinquete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. VW Multivan T5
Paso 41

Retire la pata amortiguadora.
Paso 42

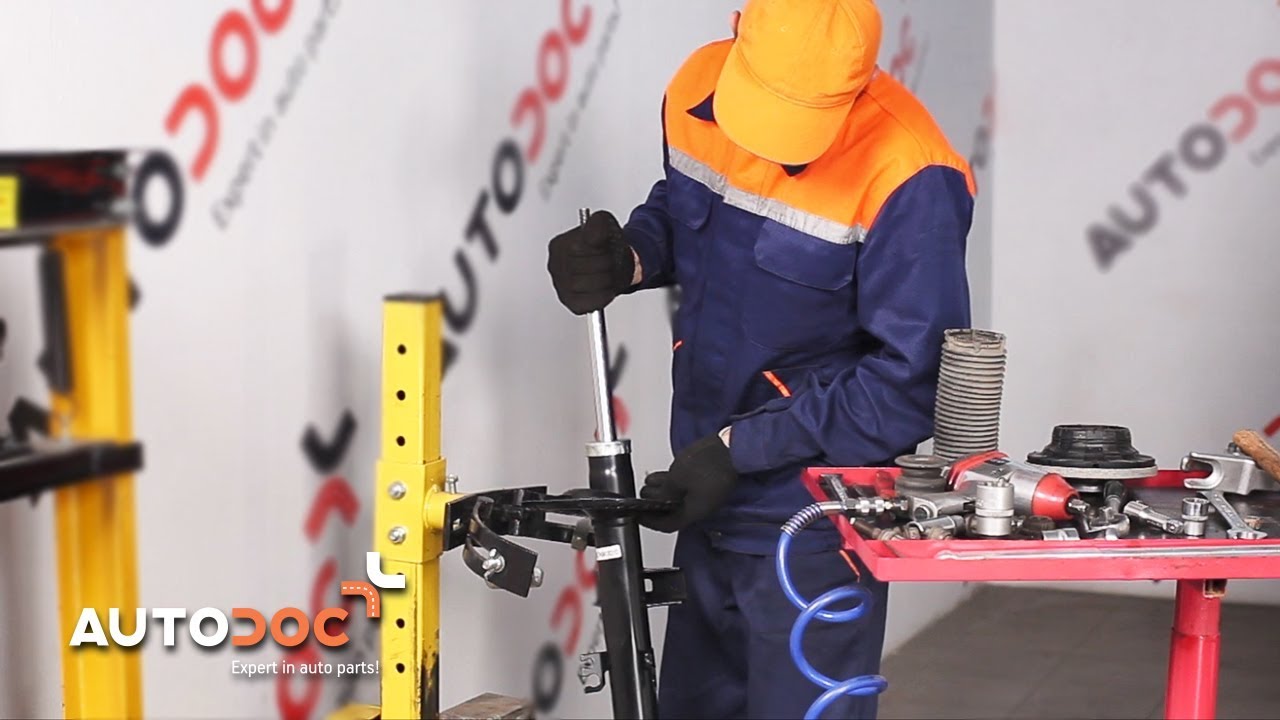

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - VW Multivan T5. Consejo de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 43

Comprima el resorte.
Paso 44

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 45

Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 46

Quite el apoyo superior de la pata. Use una palanca.
Paso 47

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW Multivan T5. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 48

Suelte el resorte helicoidal.
Paso 49

Quite el resorte.
Paso 50

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - VW Multivan T5. Consejo:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 51

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 52

Instale el resorte en el amortiguador.
Paso 53

Comprima el resorte.

Paso 54

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 55

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 56

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 80 Nm.
Paso 57

Abra el resorte.
Paso 58

Retire el puntal amortiguador que está montado.

Paso 59

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 60

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 61

Instale la pata amortiguadora en el arco de la rueda.
Paso 62

Atornille las sujeciones superiores del soporte del puntal de suspensión.

AUTODOC recomienda:
VW Multivan T5 - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 63

Atornille la atadura superior del soporte del mostrador del amortizador. Usa una llave mixta del n.º 21. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 80 Nm.
Paso 64

Instale la tapa del soporte del amortiguador.
Paso 65

Instale la cubierta protectora.
Paso 66

Apriete los pernos de montaje de la cubierta protectora. Utilice Torx T30. Utilice una llave de trinquete.
Paso 67

Instale el sello de la rejilla del capó.
Paso 68

Instale el filtro de aire.

Paso 69

Instale la tapa del filtro de aire. Fíjela.
Paso 70

Conecte el tubo de entrada de aire a la carcasa del filtro de aire.

Paso 71

Fije la abrazadera en el manguito de admisión de aire. Utilice alicates para abrazaderas clic-R.
Paso 72

Presione los clips de la cubierta del filtro de aire en su lugar.
Paso 73

Enchufe el conector del sensor de flujo de aire.
Paso 74

Retire el protector de aletas del guardabarros.
Paso 75

Cierre la capota.
Paso 76

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 77

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 78

Desconecte el soporte esférico del muñón de dirección.

Paso 79

Fije la pata amortiguadora en el muñón de dirección. Use una palanca. Utilice un martillo.
Paso 80

Instale los pernos de sujeción.

Paso 81

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 82

Instale la mangueta de dirección en el eje de la junta homocinética.
Paso 83

Conecte el soporte esférico al muñón de dirección.

Paso 84

Instale los pernos de sujeción.

Paso 85

Apriete las sujeciones que conectan la rótula con la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.+45°
Paso 86

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 75 Nm.+180°
Paso 87

Conecte la fijación del cable del sensor ABS a la pata amortiguadora. En la pata fije el latiguillo del sistema de freno.
Paso 88

Instale la barra del estabilizador de estabilidad transversal.

Paso 89

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 19. Use Vaso HEX No. H5. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.+45°
Paso 90

Conecte la punta de la barra de dirección al muñón de dirección.

Paso 91

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.+90°
Paso 92

Instale la tuerca de sujeción.
Paso 93

Apriete la tuerca del eje de transmisión. Use un vaso de impacto del n.º 30. Utilice una llave dinamométrica. Apriételo a un par de 200 Nm.
Paso 94

Trate todas las articulaciones del brazo. Trate las sujeciones del amortiguador. Trate todas las conexiones de la rótula de la barra de dirección. Trate todas las juntas de la bieleta o enlace estabilizador. Use grasa de cobre.
Paso 95

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 96

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.
Paso 97

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Multivan T5
Paso 98

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 99

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 180 Nm.
Paso 100

Retire los gatos y las cuñas.

¿Le ha resultado útil este manual?

Por favor, califique este manual en una escala del 1 al 5. Si usted tuviera alguna cuestión, no dude en preguntarnos.

¿En busca de los neumáticos adecuados?

Descubra qué dimensiones de neumáticos y de ruedas son compatibles con el modelo VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN)

Buscar neumáticos

Cómo cambiar: muelles de suspensión de la parte delantera - VW Multivan T5 | Guía de sustitución

Descargar gratis
5.29 MB
Cómo cambiar: muelles de suspensión de la parte trasera - VW Multivan T5 | Guía de sustitución

Descargar gratis
1.41 MB
Cómo cambiar: amortiguadores de la parte trasera - VW Multivan T5 | Guía de sustitución

Descargar gratis
1.4 MB
Cómo cambiar: pastillas de freno de la parte delantera - VW Multivan T5 | Guía de sustitución

Descargar gratis
1.76 MB
Cómo cambiar: pastillas de freno de la parte trasera - VW Multivan T5 | Guía de sustitución

Descargar gratis
1.8 MB
Cómo cambiar: discos de freno de la parte delantera - VW Multivan T5 | Guía de sustitución

Descargar gratis
2.28 MB

Cómo cambiar: amortiguadores de la parte trasera - VW Multivan T5 | Guía de sustitución

Descargar gratis
1.4 MB
Cómo cambiar: amortiguadores de la parte trasera - VW Multivan VI (SGF, SGM, SGN) | Guía de sustitución

Descargar gratis
1.34 MB
Cómo cambiar: amortiguador telescópico de la parte delantera - VW Multivan VI (SGF, SGM, SGN) | Guía de sustitución

Descargar gratis
4.25 MB
Cómo cambiar: amortiguador telescópico en un coche

Universal

Descargar gratis
1.53 MB
Cómo cambiar: amortiguadores en un coche

Universal

Descargar gratis
1.07 MB
Cómo cambiar: amortiguador telescópico de la parte delantera - VW Golf 4 | Guía de sustitución

Descargar gratis
3.31 MB

Su perfil es su asistente personal.

Realiza un seguimiento de gastos, registro del coche, calendario sustituciones, materiales, notas y documentos favoritos.

¡Instale la app del AUTODOC CLUB!

Su gestor personal de gastos del coche, consejos de mantenimiento, recordatorios acerca de las próximas citas e intervalos de servicio, instrucciones para realizar reparaciones por su cuenta - y todo esto en su teléfono.

Escanear

Para descargar la app:

- escanee el código QR
- descargar del App Store
- descargar de Google Play

Qué hacer si la calefacción de tu coche no funciona | Consejos de AUTODOC

38K visualizaciones

Publicado el: 11/02/2021
Comprobación del motor de arranque sin retirarlo | Consejos de AUTODOC

12K visualizaciones

Publicado el: 01/12/2020
Qué hacer si se enciende el testigo del ABS | Consejos de AUTODOC

91K visualizaciones

Publicado el: 11/03/2021
Cómo funciona el catalizador de un coche | AUTODOC

4K visualizaciones

Publicado el: 03/10/2021
