¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cоmo cambiar muelles de compresión trasero VOLKSWAGEN T5 INSTRUCCIÓN | AUTODOC

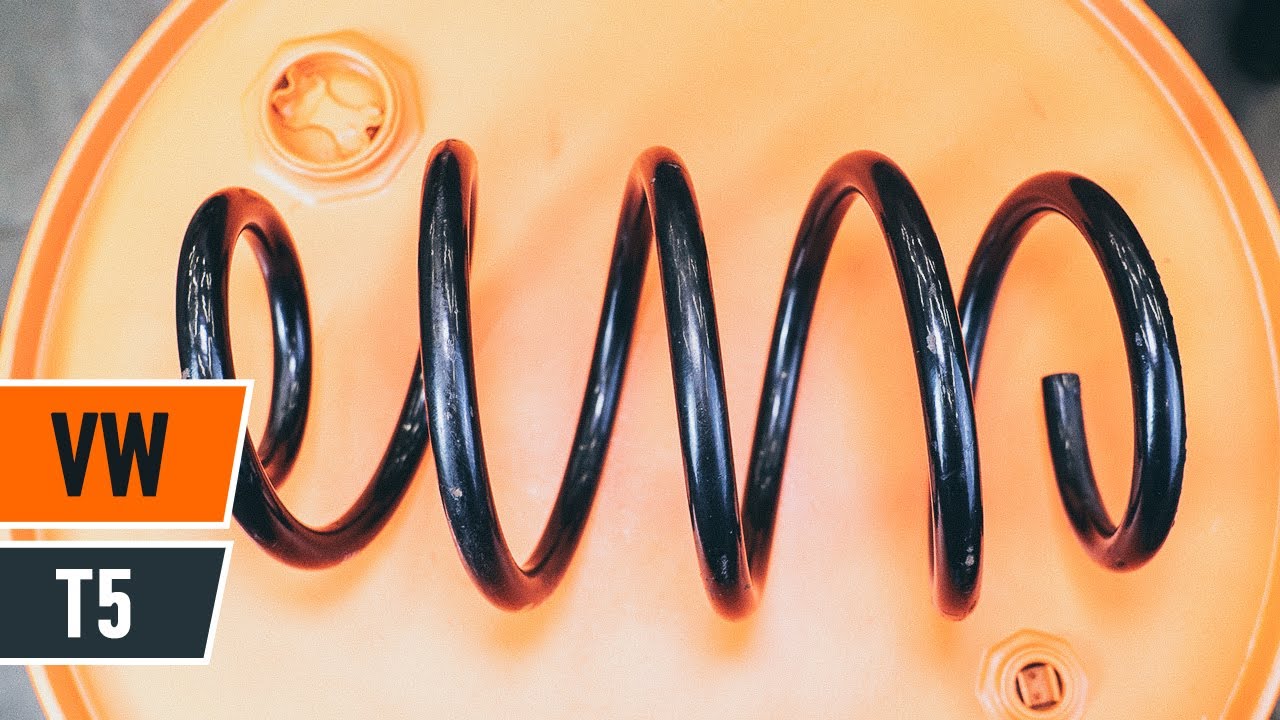

Cómo cambiar: muelles de suspensión de la parte trasera - VW Multivan T5 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Muelles de Suspensión para Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) y otros modelos VW

Muelle de suspensión

        Muelle de suspensión para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasóleo (136 cv)

        Muelle de suspensión para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasolina (115 cv)

        Muelle de suspensión para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasolina (231 cv)

        Muelle de suspensión para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasóleo (130 cv)

        Muelle de suspensión para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasóleo (174 cv)

        Muelle de suspensión para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasóleo (105 cv)

        Muelle de suspensión para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasolina (235 cv)

        Muelle de suspensión para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasóleo (102 cv)

        Muelle de suspensión para Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Gasóleo (114 cv)

Sustitución: muelles de suspensión - VW Multivan T5. Lista de las herramientas que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa cerámica

                        Grasa de cobre

                        Llave dinamométrica

                        Llave Combinada n.º 21

                        Llave de vaso n° 21

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Palanca

                        Gato de transmisión hidráulica

                        Cuñas para ruedas

Comprar herramientas

Sustitución: muelles de suspensión - VW Multivan T5. AUTODOC recomienda:

Ambos resortes helicoidales de la suspensión trasera deberían ser sustituidos simultáneamente.
El procedimiento de sustitución es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión trasera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: muelles de suspensión - VW Multivan T5. Utilice el siguiente procedimiento:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 3

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. VW Multivan T5
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Destornille la fijación inferior del amortizador. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 8

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 9

Retire el perno de sujeción.
Paso 10

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Sustitución: muelles de suspensión - VW Multivan T5. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 11

Descienda el brazo de control de la suspensión.

Paso 12

Saque el resorte.
Paso 13

Limpie los asientos de montaje del resorte helicoidal. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 14

Descienda el brazo de control de la suspensión. Use una palanca.

Paso 15

Instale el resorte.
Paso 16

Apuntale el brazo. Utilice un gato de transmisión hidráulica.

AUTODOC recomienda:
Para apretar las sujeciones correctamente, debe elevar con un gato los componentes de la suspensión hasta su posición de trabajo.
Paso 17

Instale el perno de sujeción.
Paso 18

Apriete la fijación inferior del amortiguador. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 19

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Sustitución: muelles de suspensión - VW Multivan T5. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 20

Trate las sujeciones del amortiguador. Use grasa de cobre.

Paso 21

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.

Paso 22

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 23

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: muelles de suspensión - VW Multivan T5. Después de haber aplicado el spray, espere unos minutos.
Paso 24

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Multivan T5
Paso 25

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 26

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 180 Nm.
Paso 27

Retire los gatos y las cuñas.
