Cómo cambiar los brazo de suspensión delantera / brazo oscilante delantera en RENAULT SCENIC 2 (JM)

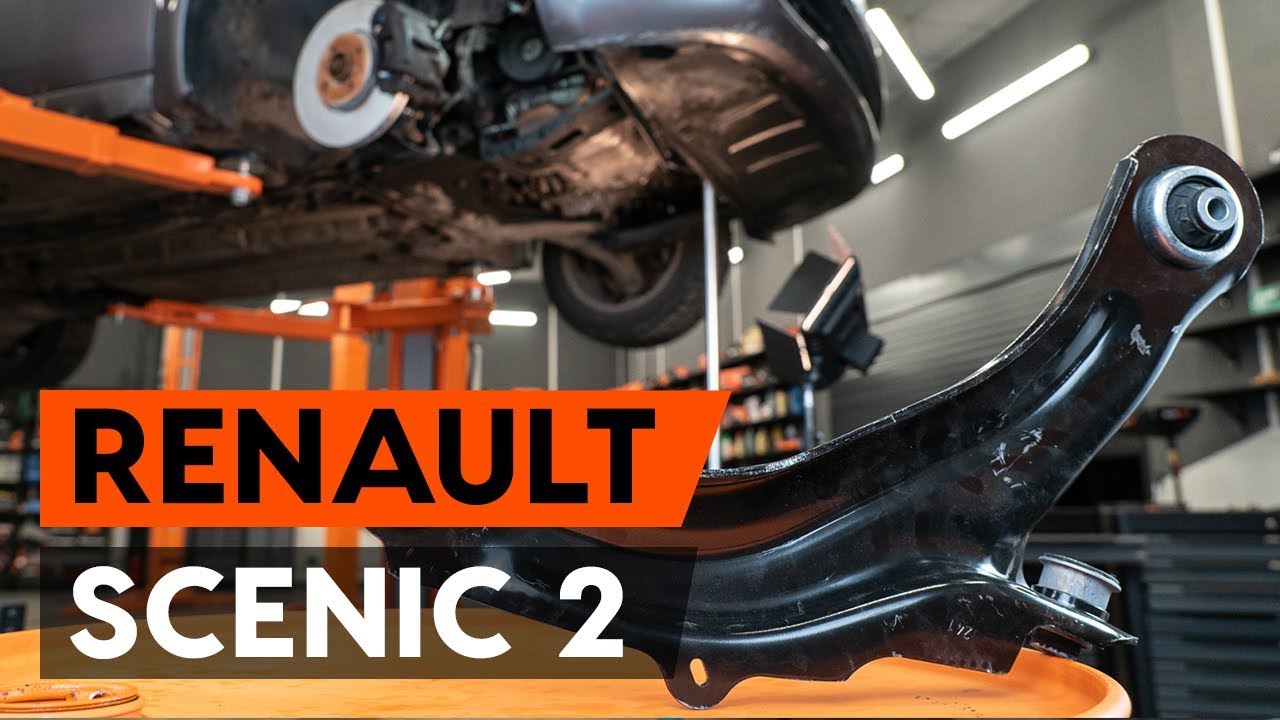

Cómo cambiar: brazo inferior de la parte delantera - Renault Scenic 2 | Guía de sustitución

Productos alternativos

Barra oscilante de suspensión de ruedas

Sustitución: brazo inferior de la parte delantera - Renault Scenic 2. Herramientas que podría necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Grasa de cobre

                      Llave Combinada n.º 16

                      Llave Combinada n.º 18

                      Punta Torx T20

                      Llave de vaso n° 10

                      Llave de vaso n° 13

                      Llave de vaso n° 16

                      Llave de vaso n° E16

                      Llave de vaso n° 18

                      Llave de impacto para llantas n.º 19

                      Llave de trinquete

                      Llave dinamométrica

                      Herramienta de extracción de clips

                      Mazo de goma

                      Palanca

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - Renault Scenic 2. Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
¡Advertencia! Apague el motor antes de comenzar cualquier trabajo - Renault Scenic 2.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Asegure las ruedas con cuñas.
Paso 4

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 5

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 6

Desatornille los pernos de la rueda.

Sustitución: brazo inferior de la parte delantera - Renault Scenic 2. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 7

Retire la rueda.
Paso 8

Desatornille y retire las sujeciones de la cubierta del paso de rueda. Utilice Torx T20. Utilice una herramienta de extracción de clips.
Paso 9

Retire la cubierta del paso de rueda.
Paso 10

Desatornille las sujeciones del aislante acústico inferior. Use un vaso de impacto del n.º 10.
Paso 11

Retire la insonorización inferior.

Paso 12

Limpie las sujeciones de la barra de refuerzo del parachoques y de su soporte. Use un cepillo de alambre. Use el aerosol WD-40.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Renault Scenic 2. Después de haber aplicado el spray, espere unos minutos.Use gafas protectoras.
Paso 13

Desatornille las sujeciones del soporte de la barra de refuerzo del parachoques. Use un vaso de impacto del n.º 13.
Paso 14

Apoye el soporte inferior del radiador para evitar que caiga al retirar la barra de refuerzo del parachoques. Utilice un gato de transmisión hidráulica.
Paso 15

Afloje la sujeción que conecta la barra de refuerzo del parachoques al soporte inferior del radiador. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 16

Desatornille las sujeciones que conectan la barra de refuerzo del parachoques al bastidor auxiliar (subchasis). Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 17

Separe y retire a un lado la barra de refuerzo del parachoques. Use una palanca.
Paso 18

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 19

Destornille la fijación del soporte esférico del muñón de dirección. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 20

Retire el perno de sujeción.
Paso 21

Separe el cableado del sensor ABS del brazo de control de la suspensión. Utilice una herramienta de extracción de clips.
Paso 22

Limpie las sujeciones que conectan el brazo de control al bastidor auxiliar (subchasis). Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Destornille la fijación delantera de la palanca. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º E16. Utilice una llave de trinquete.
Paso 24

Retire el perno de sujeción. Use una palanca.

Paso 25

Limpie las sujeciones del brazo de control. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 26

Destornille la fijación trasera de la palanca. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 27

Retire el perno de sujeción.
Paso 28

Retire el brazo. Use una palanca.
Paso 29

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre.
Paso 30

Instale el brazo nuevo. Use una palanca. Utilice un mazo de goma.

AUTODOC recomienda:
Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 31

Instale el tornillo de sujeción delantero del brazo.
Paso 32

Atornille la fijación delantera de la palanca. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º E16. Utilice una llave de trinquete.
Paso 33

Instale la barra de refuerzo del parachoques. Use una palanca.

Paso 34

Atornille la sujeción que conecta la barra de refuerzo del parachoques al soporte inferior del radiador.

Paso 35

Quite el soporte de debajo del soporte inferior del radiador.

Sustitución: brazo inferior de la parte delantera - Renault Scenic 2. AUTODOC recomienda:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 36

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 37

Instale el perno de sujeción. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16.
Paso 38

Instale la sujeción trasera del brazo de control.
Paso 39

Atornille la fijación trasera de la palanca. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18.
Paso 40

Eleve el gato hidráulico de transmisión en unos 10-15 cm.
Paso 41

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.
Paso 42

Apriete el tornillo de sujeción trasero que conecta el brazo al subchasis del automóvil. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 105 Nm.
Paso 43

Apriete la fijación del soporte esférico. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 62 Nm.
Paso 44

Quite la cazoleta de por debajo de la palanca.

Sustitución: brazo inferior de la parte delantera - Renault Scenic 2. Los expertos de AUTODOC recomiendan:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 45

Conecte los cables del captador ABS.
Paso 46

Apriete la sujeción que conecta la barra de refuerzo del parachoques al subchasis. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 47

Apriete la sujeción que conecta la barra de refuerzo del parachoques al soporte inferior del radiador. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 75 Nm.
Paso 48

Atornille la sujeción del soporte de la barra de refuerzo del parachoques. Use un vaso de impacto del n.º 13.
Paso 49

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 50

Instale el protector del paso de rueda en su asiento de montaje.
Paso 51

Instale y apriete las sujeciones de la cubierta del paso de rueda. Utilice Torx T20.

Paso 52

Instale el aislamiento acústico inferior.

Paso 53

Atornille las sujeciones del aislante acústico inferior. Use un vaso de impacto del n.º 10.
Paso 54

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 55

Instale la rueda.

Sustitución: brazo inferior de la parte delantera - Renault Scenic 2. Los profesionales recomiendan:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 56

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 57

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 58

Retire los gatos y las cuñas.

Paso 59

Retire el protector de aletas del guardabarros.

Paso 60

Cierre la capota.
