¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
OPEL ZAFIRA B (A05) 1.6 (M75), OPEL ZAFIRA B (A05) 1.6 (M75), OPEL ZAFIRA B (A05) 1.8 (M75) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

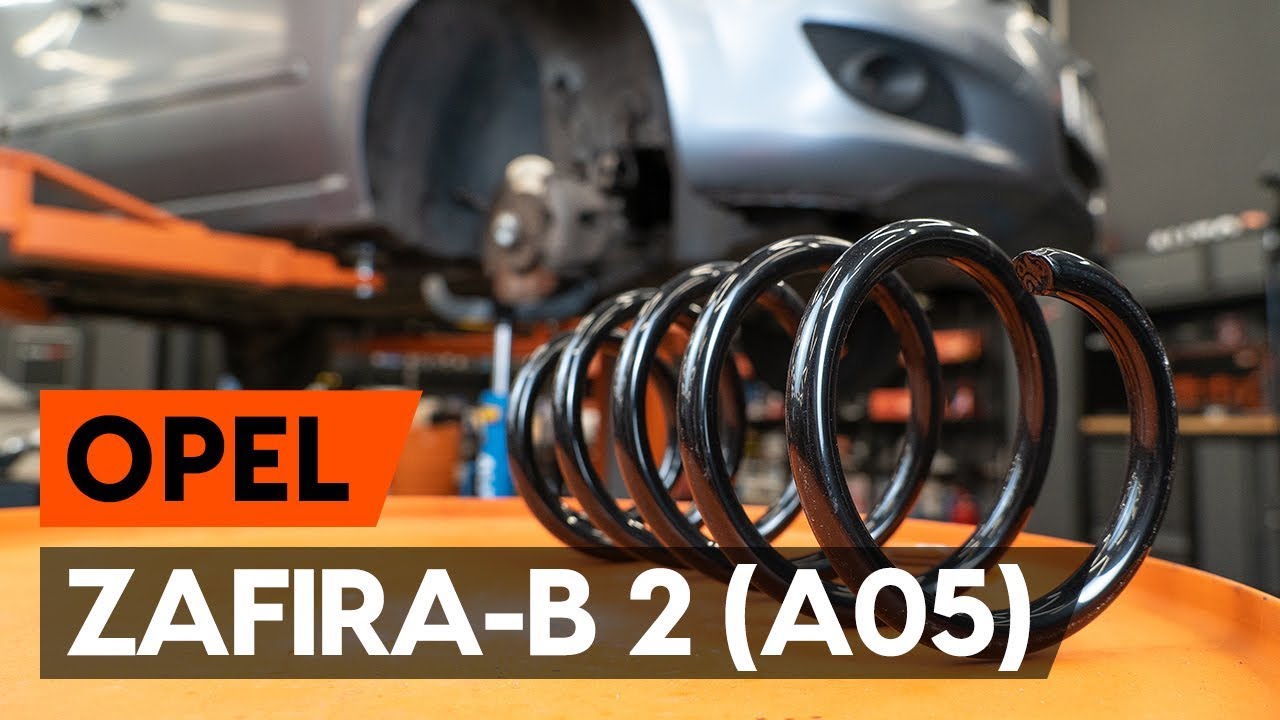

Cómo cambiar los muelles de suspensión delantero en OPEL ZAFIRA-B 2 (A05) [AUTODOC]

Cómo cambiar: muelles de suspensión de la parte delantera - Opel Zafira B A05 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Muelles de Suspensión para ZAFIRA B (A05) y otros modelos OPEL

Muelle de suspensión

Muelle adicional

Amortiguador de goma para muelle de suspensión

        Muelle de suspensión para OPEL ZAFIRA B (A05) 1.6 (M75) Gasolina (105 cv)

        Muelle de suspensión para OPEL ZAFIRA B (A05) 1.8 (M75) Gasolina (140 cv)

        Muelle de suspensión para OPEL ZAFIRA B (A05) 1.6 (M75) Gasolina (115 cv)

Sustitución: muelles de suspensión - Opel Zafira B A05. Lista de las herramientas que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 18

                        Llave Combinada n.º 19

                        Broca hexagonal no. H6

                        Llave de vaso n° 18

                        Llave de vaso n° 19

                        Llave de vaso n° 22

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Destornillador Plano

                        Llave giramachos

                        Herramienta de extracción de clips

                        Alicates para bomba de agua

                        Palanca

                        Mazo de goma

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: muelles de suspensión - Opel Zafira B A05. Los expertos de AUTODOC recomiendan:

Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - Opel Zafira B A05 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire el sello de la rejilla del capó.
Paso 4

Eleve y retire la rejilla del capó.
Paso 5

Quite la tapa del soporte del amortiguador. Utilice un destornillador plano.
Paso 6

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Quite el retenedor del soporte superior del puntal del amortiguador. Utilice una herramienta de extracción de clips.
Paso 8

Asegure las ruedas con cuñas.
Paso 9

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 10

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 11

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Opel Zafira B A05
Paso 12

Retire la rueda.
Paso 13

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Destornille la tuerca y quite la barra del estabilizador desde la pata amortiguadora. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 15

Retire el enlace estabilizador de estabilidad transversal.

Paso 16

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 18

Limpie las sujeciones del sensor ABS y del latiguillo de freno el cual los conecta al puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 19

Desconecte la fijación del cable del sensor ABS de la pata amortiguadora. Utilice un destornillador plano.
Paso 20

Separe el latiguillo de freno del puntal amortiguador. Use alicates de bomba de agua.
Paso 21

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.

Paso 22

Retire los pernos de sujeción.
Paso 23

Desconecte el muñón de dirección de la pata amortiguadora. Use una palanca.
Paso 24

Quite el retenedor del soporte superior del puntal del amortiguador.

Sustitución: muelles de suspensión - Opel Zafira B A05. AUTODOC recomienda:
Para evitar lesiones, sujete el puntal del amortiguador firmemente mientras lo desmonta.
Paso 25

Retire la pata amortiguadora.
Paso 26

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: muelles de suspensión - Opel Zafira B A05. Consejo de los expertos de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 27

Comprima el resorte.
Paso 28

Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 22. Utilice una llave de trinquete.
Paso 29

Quite el apoyo superior de la pata.
Paso 30

Suelte el resorte helicoidal.
Paso 31

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Opel Zafira B A05. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 32

Quite el resorte.
Paso 33

Instale el resorte en el amortiguador.
Paso 34

Comprima el resorte.
Paso 35

Instale el soporte, el fuelle y el tope en el amortiguador.
Paso 36

Apriete la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.

Sustitución: muelles de suspensión - Opel Zafira B A05. Consejo:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 37

Abra el resorte.
Paso 38

Retire el puntal amortiguador que está montado.
Paso 39

Trate la varilla del amortiguador. Use grasa de cobre.

Paso 40

Instale la pata amortiguadora en el arco de la rueda.

AUTODOC recomienda:
Pour éviter les blessures, tenez fermement la jambe à amortisseur lors du démontage.
Paso 41

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 42

Fije la pata amortiguadora en el muñón de dirección.
Paso 43

Instale los pernos de sujeción.
Paso 44

Eleve el gato hidráulico de transmisión en unos 10-15 cm.
Paso 45

Instale el retenedor del soporte del puntal superior del amortiguador. Use alicates de bomba de agua.
Paso 46

Conecte la fijación del cable del sensor ABS a la pata amortiguadora.
Paso 47

En la pata fije el latiguillo del sistema de freno. Utilice un mazo de goma.
Paso 48

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 105 Nm.
Paso 49

Instale la barra del estabilizador de estabilidad transversal.
Paso 50

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 19. Usa una llave mixta del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 51

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Opel Zafira B A05. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 52

Trate las sujeciones del amortiguador. Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 53

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 54

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Opel Zafira B A05. Después de haber aplicado el spray, espere unos minutos.
Paso 55

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Opel Zafira B A05
Paso 56

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 57

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 58

Instale y asegure la rejilla del capó.
Paso 59

Instale la tapa del soporte del amortiguador.

Paso 60

Instale el sello de la rejilla del capó.
Paso 61

Retire los gatos y las cuñas.
Paso 62

Retire el protector de aletas del guardabarros.
Paso 63

Cierre la capota.
