¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
PEUGEOT 208 I Hatchback (CA_, CC_) 1.6 e-HDi, PEUGEOT 208 I Hatchback (CA_, CC_) 1.2 VTi 68 / PureTech 68, PEUGEOT 208 I Hatchback (CA_, CC_) 1.2 GPL, PEUGEOT 208 I Hatchback (CA_, CC_) 1.6 THP 165, PEUGEOT 208 I Hatchback (CA_, CC_) 1.2 THP 110, PEUGEOT 208 I Hatchback (CA_, CC_) 1.0, PEUGEOT 208 I Hatchback (CA_, CC_) 1.6 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

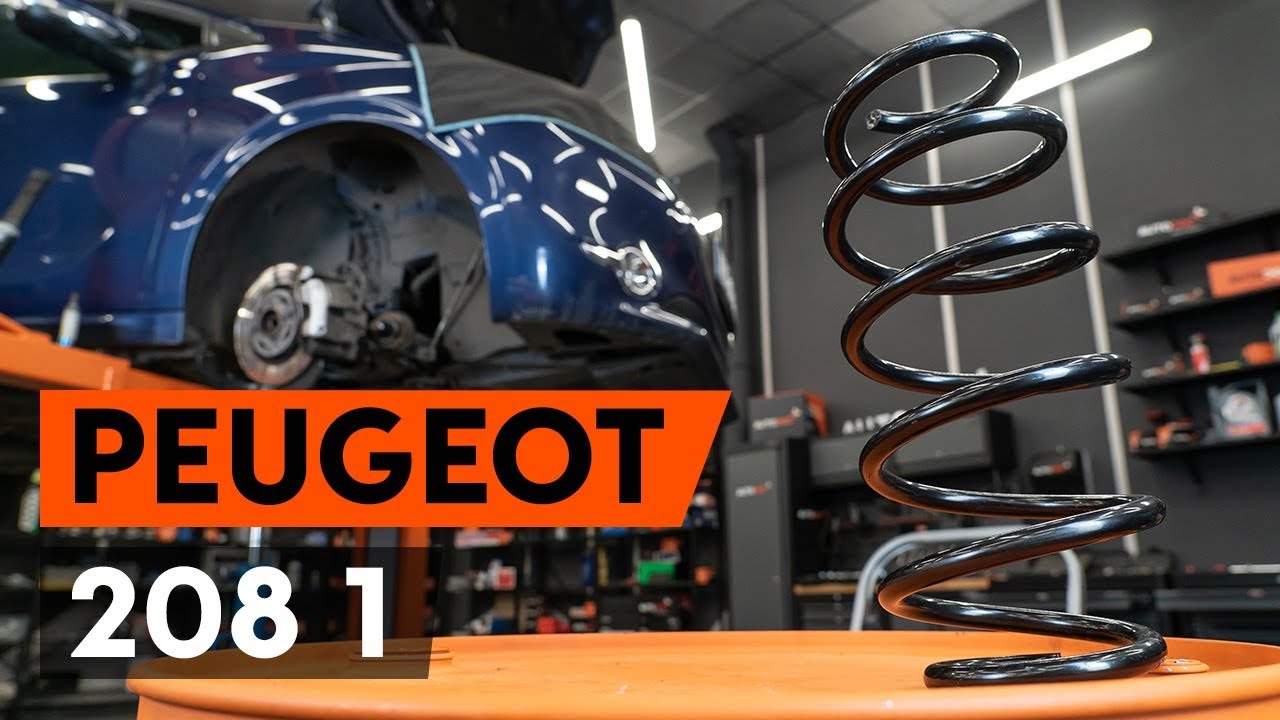

Cómo cambiar los muelles de suspensión delanteros en PEUGEOT 208 1 (CA_,CC_) [TUTORIAL DE AUTODOC]

Cómo cambiar: muelles de suspensión de la parte delantera - Peugeot 208 1 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Muelles de Suspensión para 208 I Hatchback (CA_, CC_) y otros modelos PEUGEOT

Muelle de suspensión

Amortiguador de goma para muelle de suspensión

        Muelle de suspensión para PEUGEOT 208 I Hatchback (CA_, CC_) 1.6 Gasolina (156 cv)

        Muelle de suspensión para PEUGEOT 208 I Hatchback (CA_, CC_) 1.0 Gasolina (68 cv)

        Muelle de suspensión para PEUGEOT 208 I Hatchback (CA_, CC_) 1.2 THP 110 Gasolina (110 cv)

        Muelle de suspensión para PEUGEOT 208 I Hatchback (CA_, CC_) 1.6 THP 165 Gasolina (165 cv)

        Muelle de suspensión para PEUGEOT 208 I Hatchback (CA_, CC_) 1.2 GPL Gasolina/Gas (LPG) (82 cv)

        Muelle de suspensión para PEUGEOT 208 I Hatchback (CA_, CC_) 1.2 VTi 68 / PureTech 68 Gasolina (68 cv)

        Muelle de suspensión para PEUGEOT 208 I Hatchback (CA_, CC_) 1.6 e-HDi Gasóleo (112 cv)

Sustitución: muelles de suspensión - Peugeot 208 1. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Grasa de cobre

                        Broca hexagonal No. H7

                        Llave Combinada n.º 19

                        Llave de vaso n° E8

                        Llave de vaso n° 16

                        Llave de vaso n° 18

                        Llave de vaso n° 19

                        Llave de vaso n° 32

                        Llave de impacto para llantas n.º 17

                        Vaso para amortiguador

                        Llave de trinquete

                        Llave dinamométrica

                        Punzón

                        Martillo

                        Llave giramachos

                        Mazo de goma

                        Palanca

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: muelles de suspensión - Peugeot 208 1. Los profesionales recomiendan:

Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: muelles de suspensión - Peugeot 208 1. Realice los siguientes pasos:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire la rejilla de la cubierta del limpiaparabrisas que se encuentra situada en el lado derecho.
Paso 4

Quite la tapa del soporte del amortiguador.
Paso 5

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 6

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 7

Asegure las ruedas con cuñas.
Paso 8

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 9

Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 32. Utilice una llave giramachos.
Paso 10

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 11

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Peugeot 208 1
Paso 12

Retire la rueda.
Paso 13

Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora.
Paso 14

Limpie las sujeciones del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 15

Destornille la tuerca y quite la barra del estabilizador desde la pata amortiguadora. Use un vaso de impacto del n.º 16.
Paso 16

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 18.
Paso 18

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 19

Extraiga las sujeciones que conectan el puntal amortiguador a la mangueta de dirección.
Paso 20

Desatornille las sujeciones de los soportes del cojinete del estabilizador. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 21

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 22

Destornille la fijación del soporte esférico del muñón de dirección. Use un vaso de impacto del n.º E8. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 23

Retire el perno de sujeción.
Paso 24

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 32. Utilice una llave giramachos.
Paso 25

Separe el eje de transmisión de la mangueta de dirección. Use un punzón. Utilice un martillo.
Paso 26

Descienda el gato de transmisión hidráulica unos 10-15 cm.

AUTODOC recomienda:
Peugeot 208 1 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 27

Desconecte el brazo inferior del muñón de dirección. Use una palanca.
Paso 28

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 29

Quite el árbol de impulsión.
Paso 30

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete.
Paso 31

Desconecte el muñón de dirección de la pata amortiguadora. Utilice un mazo de goma.

Paso 32

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
Peugeot 208 1 - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 33

Retire la pata amortiguadora.
Paso 34

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: muelles de suspensión - Peugeot 208 1. Consejo de los expertos de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 35

Comprima el resorte.
Paso 36

Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 19. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 37

Quite el apoyo superior de la pata.
Paso 38

Suelte el resorte helicoidal.
Paso 39

Quite el resorte.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Peugeot 208 1. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 40

Instale el resorte en el amortiguador.
Paso 41

Comprima el resorte.
Paso 42

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 43

Apriete la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 19. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: muelles de suspensión - Peugeot 208 1. Consejo:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 44

Abra el resorte.
Paso 45

Retire el puntal amortiguador que está montado.
Paso 46

Instale la pata amortiguadora en el arco de la rueda.
Paso 47

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
Peugeot 208 1 - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 48

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 49

Fije la pata amortiguadora en el muñón de dirección.
Paso 50

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 51

Instale el árbol propulsor en el cubo de rueda.
Paso 52

Atornille la tuerca del árbol propulsor.
Paso 53

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Peugeot 208 1. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 54

Conecte el soporte esférico al muñón de dirección.
Paso 55

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 56

Instale el perno de sujeción.
Paso 57

Instale y apriete un nuevo perno de la mangueta de dirección.
Paso 58

Atornille la sujeción que conecta la rótula a la mangueta de dirección. Use un vaso de impacto del n.º 16. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 59

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 18.
Paso 60

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Peugeot 208 1 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 61

Limpie los asientos de montaje de los cojinetes del estabilizador. Use el aerosol WD-40.
Paso 62

Atornille las sujeciones de los soportes del cojinete del estabilizador. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 63

Instale la barra del estabilizador de estabilidad transversal. Use un vaso de impacto del n.º 16.
Paso 64

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 65

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 66

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 43 Nm.
Paso 67

En la pata fije el latiguillo del sistema de freno. Conecte la fijación del cable del sensor ABS a la pata amortiguadora.
Paso 68

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 69

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 70

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Peugeot 208 1
Paso 71

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 72

Baje el automóvil.
Paso 73

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 74

Instale la tapa del soporte del amortiguador.
Paso 75

Instale y asegure la rejilla de la capucha del limpiaparabrisas.
Paso 76

Apriete la tuerca del eje de transmisión. Use un vaso de impacto del n.º 32. Utilice una llave dinamométrica. Apriételo a un par de 245 Nm.
Paso 77

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.
Paso 78

Retire el protector de aletas del guardabarros.
Paso 79

Cierre la capota.
Paso 80

Retire los gatos y las cuñas.
