Cómo cambiar: muelles de suspensión de la parte delantera - Renault Scenic 2 | Guía de sustitución
descargas:
5
Vistas:
70
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi 130 … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi 130 … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

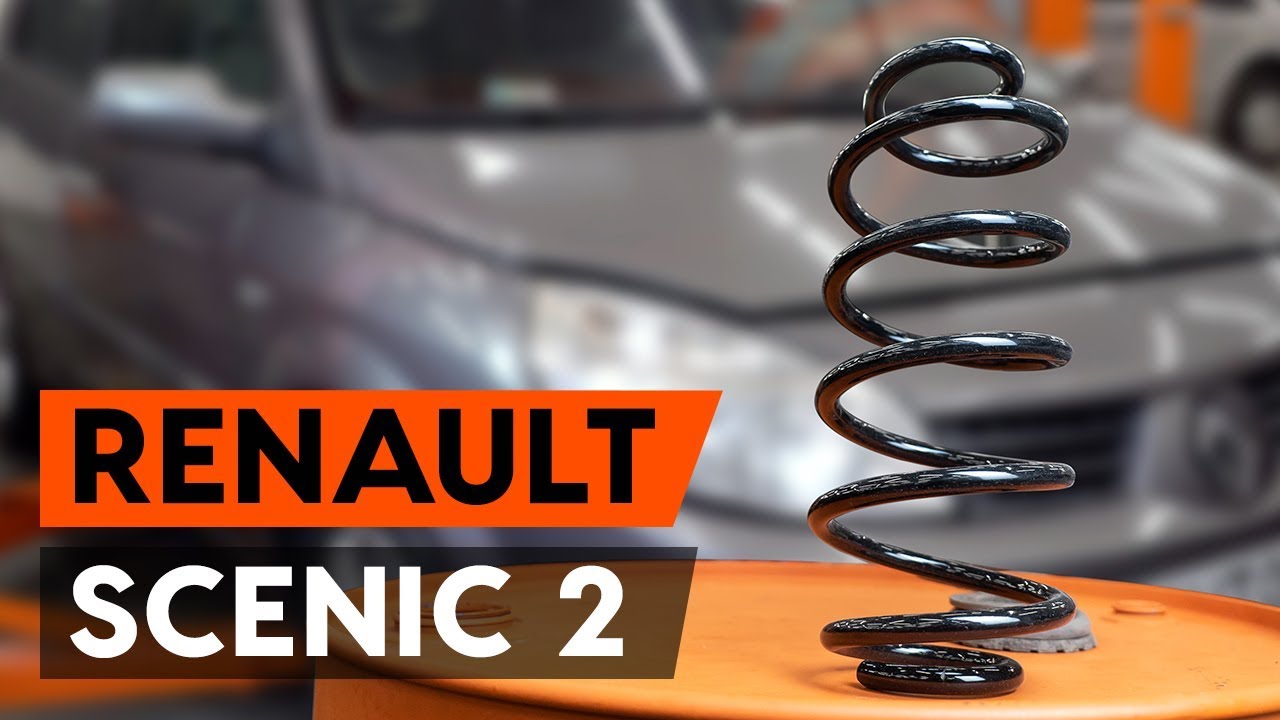

Cómo cambiar los muelles de suspensión delanteros en RENAULT SCENIC 2 [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Muelles de Suspensión para SCÉNIC II (JM0/1_) y otros modelos RENAULT
Muelle de suspensión
Productos alternativos
Muelle de suspensión
Cepillo de alambre
Aerosol WD-40
Grasa de cobre
Llave de vaso n° 10
Llave de vaso n° 13
Llave de vaso n° 17
Llave de vaso n° 18
Punta Torx T20
Broca hexagonal No. H6
Llave Combinada n.º 19
Llave de impacto para llantas n.º 19
Vaso para amortiguador
Llave de trinquete
Llave dinamométrica
Cincel plano
Llave giramachos
Martillo
Palanca
Compresor hidráulico de muelles de amortiguador
Gato de transmisión hidráulica
Cubreguardabarros
Cuñas para ruedas
Sustitución: muelles de suspensión - Renault Scenic 2. Los expertos de AUTODOC recomiendan:
- Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
- El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
- Por favor, tenga en cuenta: todos los trabajos en el coche - Renault Scenic 2 - deberían ser efectuados con el motor apagado.
Lleve a cabo la sustitución manteniendo el siguiente orden:
- Paso 1
Abra la capota. - Paso 2
Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil. - Paso 3
Desatornille la sujeción de la rejilla de la capucha del limpiaparabrisas situada en el lado izquierdo. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete. - Paso 4
Retire la tira de goma. - Paso 5
Retire la rejilla de la capucha del limpiaparabrisas situada en el lado izquierdo. - Paso 6
Desatornille la sujeción de la rejilla de la capucha del limpiaparabrisas situada en el lado derecho. Utilice Torx T20. - Paso 7
Eleve un poco la rejilla de la capucha del limpiaparabrisas que está situada en el lado derecho. - Paso 8
Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 9
Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete. - Paso 10
Asegure las ruedas con cuñas. - Paso 11
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19. - Paso 12
Levante la parte delantera del automóvil y fije la posición sobre los pedestales. - Paso 13
Desatornille los pernos de la rueda.AUTODOC recomienda:¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Renault Scenic 2 - Paso 14
Retire la rueda. - Paso 15Limpie las fijaciones que conectan la bieleta de la barra estabilizadora al puntal amortiguador, y aquellos que conectan el puntal del amortiguador a la mangueta de rueda. Use un cepillo de alambre. Use el aerosol WD-40.Paso 16
Destornille la tuerca y quite la barra del estabilizador desde la pata amortiguadora. Use un vaso de impacto del n.º 17. - Paso 17
Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora. Use una palanca. - Paso 18
Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave giramachos. - Paso 19Retire el perno de sujeción.Paso 20
Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 21
Destornille la fijación del soporte esférico del muñón de dirección. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete. - Paso 22
Retire el perno de sujeción. - Paso 23
Desconecte el soporte esférico del muñón de dirección. Use una palanca. - Paso 24
Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica. - Paso 25
Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete. - Paso 26
Desconecte el muñón de dirección de la pata amortiguadora. Utilice un martillo. Utilice un cincel de metal plano. - Paso 27
Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.AUTODOC recomienda:Renault Scenic 2 - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción. - Paso 28
Retire la pata amortiguadora. - Paso 29
Instale la pata amortiguadora en el mecanismo para apretar los resortes.Sustitución: muelles de suspensión - Renault Scenic 2. Consejo de los expertos de AUTODOC:Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete. - Paso 30
Comprima el resorte. - Paso 31
Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 32
Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 19. Use Vaso HEX No. H6. - Paso 33
Quite el apoyo superior de la pata. - Paso 34
Suelte el resorte helicoidal. - Paso 35
Quite el resorte.AUTODOC recomienda:Sustitución: muelles de suspensión - Renault Scenic 2. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario. - Paso 36
Instale el resorte en el amortiguador. - Paso 37
Comprima el resorte. - Paso 38
Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal. - Paso 39
Apriete la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 19. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.AUTODOC recomienda:Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación. - Paso 40
Abra el resorte. - Paso 41
Retire el puntal amortiguador que está montado. - Paso 42
Instale la pata amortiguadora en el arco de la rueda. - Paso 43
Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.AUTODOC recomienda:Renault Scenic 2 - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
