¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ Clase A (W168) A 140 (168.031, 168.131), MERCEDES-BENZ Clase A (W168) A 160 (168.033, 168.133), MERCEDES-BENZ Clase A (W168) A 160 CDI (168.007), MERCEDES-BENZ Clase A (W168) A 170 CDI (168.008), MERCEDES-BENZ Clase A (W168) A 190 (168.032, 168.132), MERCEDES-BENZ Clase A (W168) A 160 CDI (168.006), MERCEDES-BENZ Clase A (W168) A 140 (168.031, 168.131), MERCEDES-BENZ Clase A (W168) A 210 (168.035, 168.135) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los puntal amortiguador parte delantera en MERCEDES W168 [VÍDEO TUTORIAL DE AUTODOC]

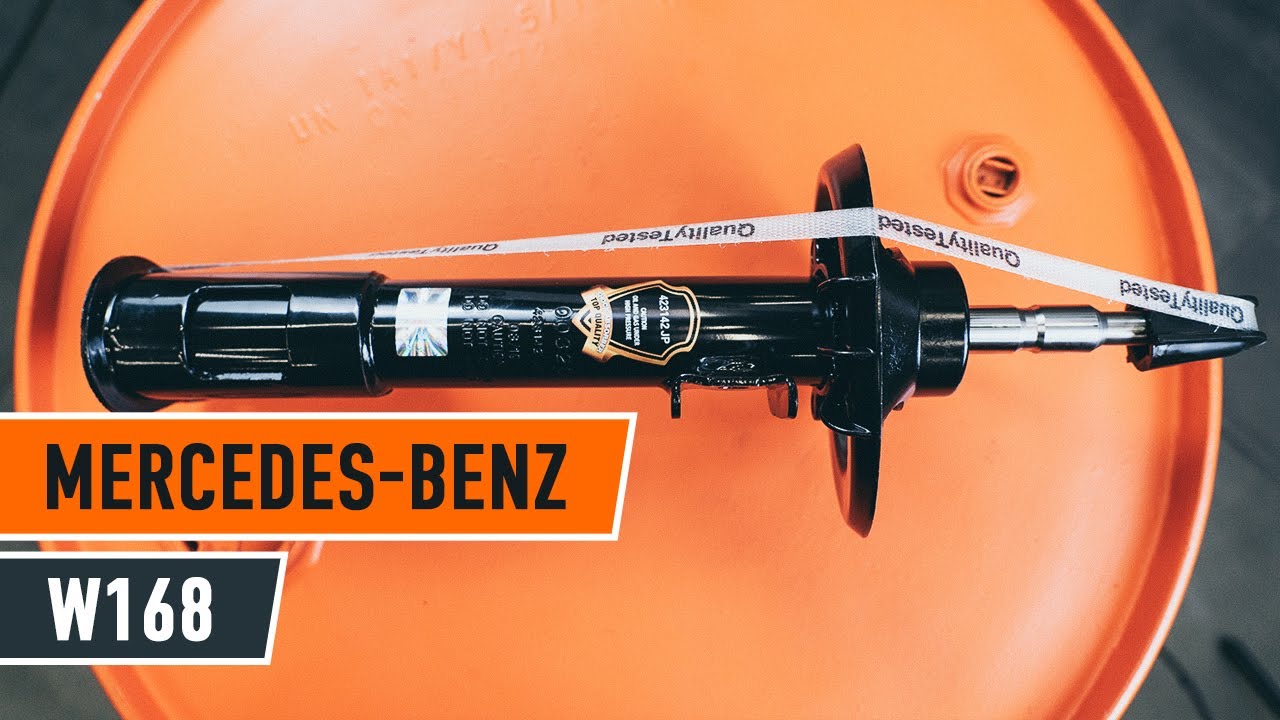

Cómo cambiar: amortiguador telescópico de la parte delantera - Mercedes W168 | Guía de sustitución

Productos alternativos

Amortiguador

Sustitución: amortiguador telescópico - Mercedes W168. Herramientas que podría necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave dinamométrica

                      Llave Combinada n.º 18

                      Llave Combinada n.º 21

                      Llave de vaso n° Е12

                      Llave de vaso n° 16

                      Llave de vaso n° 18

                      Llave de vaso n° 21

                      Broca hexagonal No. H6

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Alicates de punta redonda

                      Compresor hidráulico de muelles de amortiguador

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Mercedes W168. AUTODOC recomienda:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - Mercedes W168 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 4

Afloje las sujeciones superiores del puntal de suspensión. Use un vaso de impacto del n.º Е12. Utilice una llave de trinquete.
Paso 5

Asegure las ruedas con cuñas.

Paso 6

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 7

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 8

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Mercedes W168
Paso 9

Retire la rueda.
Paso 10

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 12

Retire el enlace estabilizador de estabilidad transversal.
Paso 13

Desconecte el cableado del captador ABS.
Paso 14

Desconecte el cable sensor de desgaste de las pastillas de freno.
Paso 15

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Desenrosque las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 17

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 18

Retire los pernos de sujeción.
Paso 19

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 20

Suelte los clips de retención de plástico del puntal. Use alicates de punta redondeada.
Paso 21

Retire la pata amortiguadora.
Paso 22

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - Mercedes W168. Los profesionales recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 23

Comprima el resorte.
Paso 24

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 25

Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 26

Quite la cazoleta, el guardapolvos y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Mercedes W168. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 27

Suelte el resorte helicoidal.
Paso 28

Quite el resorte.
Paso 29

Retire el amortiguador viejo del compresor de muelles hidráulico.
Paso 30

Instale el nuevo amortiguador en el compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - Mercedes W168. Consejo de AUTODOC:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 31

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 32

Instale el resorte en el amortiguador.
Paso 33

Comprima el resorte.
Paso 34

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 35

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: amortiguador telescópico - Mercedes W168. AUTODOC recomienda:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 36

Abra el resorte.
Paso 37

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 38

Retire el puntal amortiguador que está montado.
Paso 39

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 40

Instale la pata amortiguadora en el arco de la rueda.
Paso 41

Fije las sujeciones superiores del puntal amortiguador. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Mercedes W168
Paso 42

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 43

Fije la pata amortiguadora en el muñón de dirección.
Paso 44

Instale los pernos de sujeción.
Paso 45

Retire la cazoleta de por debajo del muñón de dirección.

Sustitución: amortiguador telescópico - Mercedes W168. AUTODOC recomienda:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 46

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.
Paso 47

Conecte los cables del captador ABS.
Paso 48

Conecte el cable sensor de desgaste de las pastillas de freno.
Paso 49

Limpie los asientos de montaje de la bieleta de barra estabilizadora. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 50

Instale la barra del estabilizador de estabilidad transversal.
Paso 51

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 52

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 53

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 54

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Mercedes W168. Después de haber aplicado el spray, espere unos minutos.
Paso 55

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Mercedes W168
Paso 56

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 57

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 58

Retire los gatos y las cuñas.
Paso 59

Apriete las sujeciones superiores del amortiguador. Use un vaso de impacto del n.º Е12. Utilice una llave dinamométrica. Apriételo a un par de 32 Nm.
Paso 60

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 61

Retire el protector de aletas del guardabarros.
Paso 62

Cierre la capota.
